电源模块作为电子设备中的核心部件，其稳定运行直接影响整个系统的可靠性，掌握电源模块的原理与维修技能，对于电子工程师、维修技术人员及爱好者而言至关重要，本文将系统解析电源模块的工作原理，并结合视频教程的特点，介绍维修过程中的关键步骤与注意事项,最后通过FAQs解答常见疑问。
电源模块的工作原理

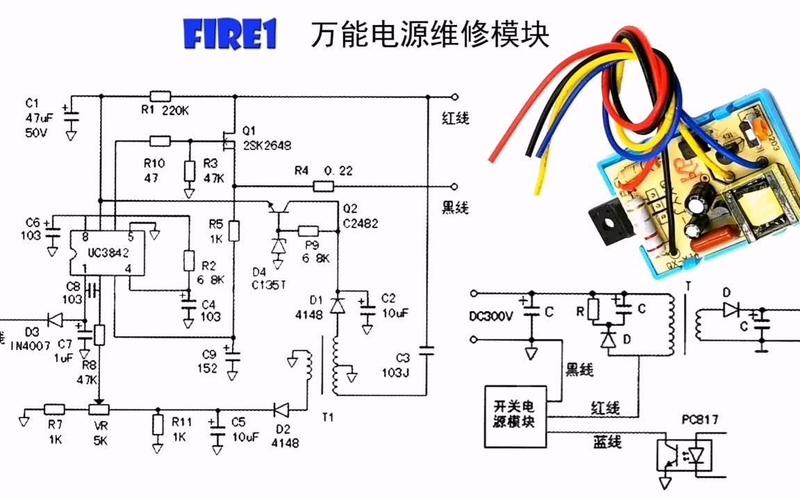

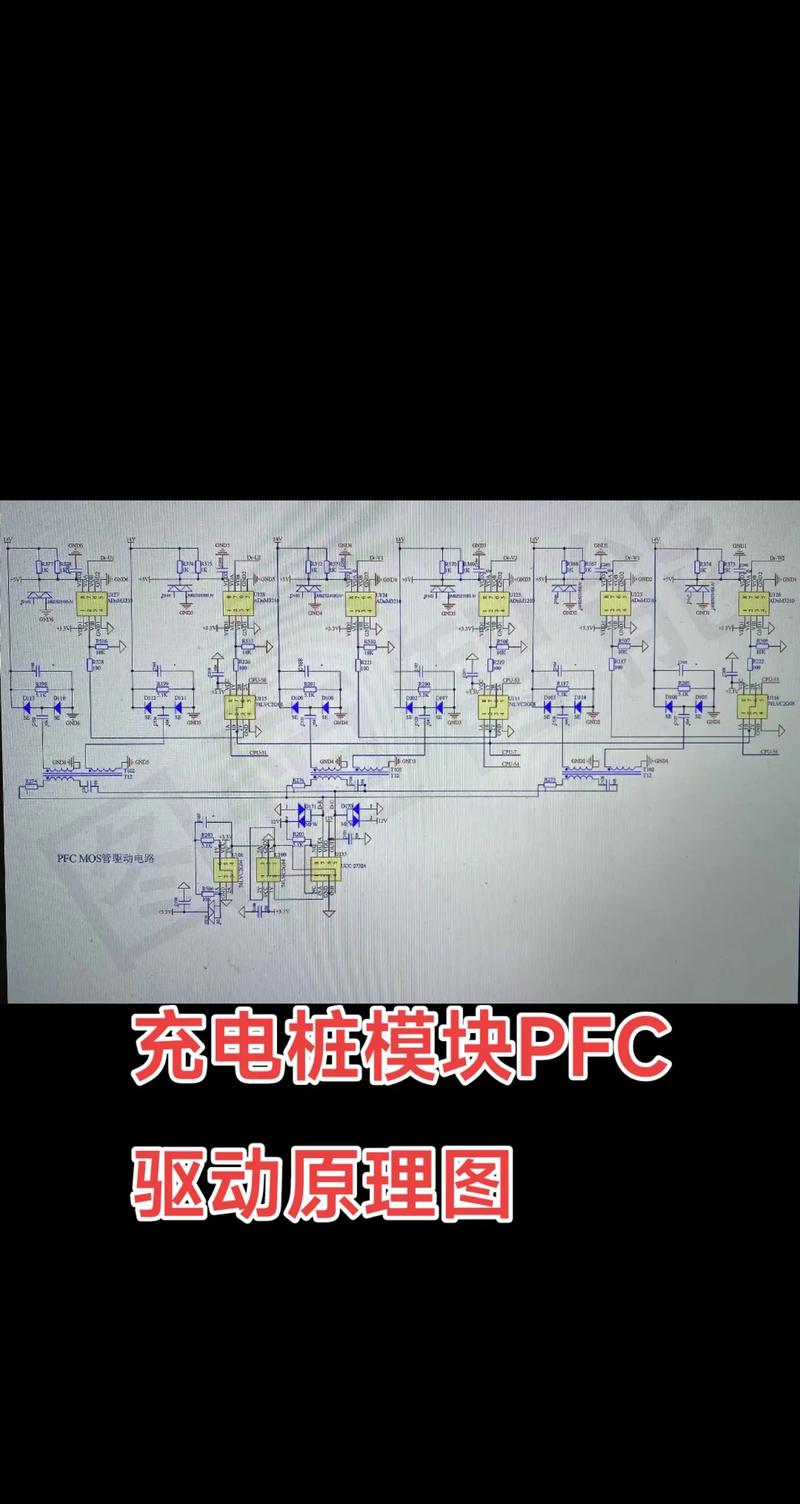

电源模块的功能是将输入的交流电或直流电转换为特定电压、电流的稳定输出，常见类型有AC-DC、DC-DC模块等，以广泛使用的开关电源模块为例，其核心原理基于高频开关技术，通过调整开关管的导通与关断时间比例来实现电压变换，典型电路结构包括输入滤波、整流、功率变换（PWM控制）、输出滤波、反馈保护等环节，输入滤波部分用于抑制电网干扰，整流电路将交流电转换为直流电（AC-DC模块）或直接处理输入直流电（DC-DC模块）；功率变换电路中的开关管（如MOSFET）在PWM信号驱动下高频工作，通过变压器（隔离型）或储能电感（非隔离型）实现电压升降；输出滤波电路（电容、电感）滤除高频纹波，保证输出平稳；反馈回路通过采样输出电压与基准电压比较，动态调整PWM占空比，实现闭环稳压，过流、过压、过热等保护电路通过检测相关参数，在异常时触发保护机制,避免模块损坏。
电源模块维修视频教程的核心内容
优质的电源模块维修视频通常以“原理分析-故障定位-实操维修”为主线，结合实物拆解、电路图对照和仪器检测，直观呈现维修流程，视频开篇会先介绍目标模块的型号、参数及典型应用场景，帮助观众建立认知基础，随后通过动画或实物演示，解析模块内部电路结构，重点标注关键元件（如开关管、PWM控制器、变压器、光电耦合器等）的作用及信号流向，这是理解故障原理的前提，在故障分析环节，视频会分类讲解常见故障现象：如无输出电压、输出电压偏低/偏高、输出纹波过大、模块异常发热等，并针对每种故障推导可能的故障原因，无输出电压可能源于保险丝熔断、启动电阻开路、PWM芯片损坏或开关管击穿；输出电压异常则多与反馈回路（如稳压管、光耦失效）或输出滤波电容性能下降有关。
维修实操部分是视频的核心，通常会演示以下步骤：
- 安全防护：强调断电后放电操作，避免电容残留电荷导致触电或元件二次损坏。
- 外观与初步检测：观察元件有无烧焦、爆裂、虚焊，使用万用表测量输入端阻值（判断有无短路）、输出端二极管特性（排除负载短路）。

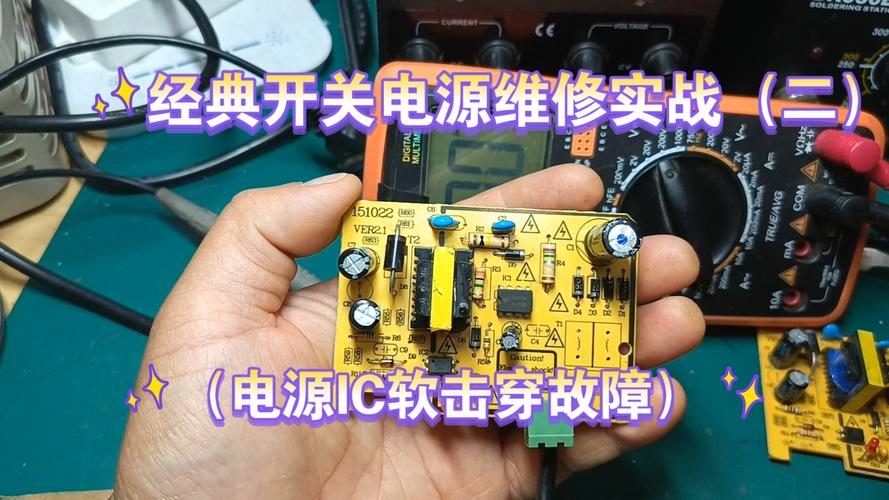

- 分段通电测试：在确保输入电路正常后，逐步对PWM芯片、驱动电路、功率变换部分进行带电检测，使用示波器观察关键波形（如PWM波、变压器初级波形），定位故障模块。
- 元件级维修：针对损坏元件（如开关管、电容、PWM芯片）进行更换，视频会演示拆焊技巧（如热风枪、电烙铁使用注意事项）及代换原则（如耐压、电流、封装参数匹配）。
- 调试与验证：修复后需测试输出电压精度、纹波及负载调整率，确保模块性能恢复。
部分进阶视频还会涵盖特殊场景维修，如模块进水腐蚀、雷击损坏等复杂故障，以及维修后老化测试、效率评估等内容,帮助观众建立系统化的维修思维。
维修工具与注意事项
维修电源模块需借助专业工具，常用设备包括：
- 万用表：用于电阻、电压、通断检测；
- 示波器：观察PWM波形、输出纹波（需带宽≥100MHz）；
- 可调直流电源：模拟输入电压，测试模块带载能力；
- 电烙铁/热风枪：用于拆焊元件，建议选用温控型，避免高温损坏PCB；
- 元件代换表：参考原厂参数，确保替换件兼容性。
维修过程中需注意：
- 安全第一：高压部分（如AC-DC模块输入端）必须断电操作，必要时使用隔离变压器；
- 避免盲目更换：需结合原理分析和检测数据定位故障，避免因误判导致新元件损坏；
- 记录维修过程：对拆解步骤、元件参数进行拍照或标记，便于回装与故障复盘；
- 静电防护：MOSFET等静电敏感元件需在防静电工作台上操作。
相关问答FAQs
Q1：维修电源模块时，如何判断是PWM芯片损坏还是开关管故障？
A1：可通过分段检测判断，首先测量PWM芯片的供电电压（如Vcc引脚）是否正常，若供电正常但无PWM输出，则可能为芯片损坏；若PWM输出正常但开关管无驱动波形，需检查驱动电路（如推挽管、限流电阻）；若驱动波形正常但开关管未工作，则可能是开关管本身击穿或栅极极间开路，实际维修中，开关管故障率较高（如因过流导致DS极短路），而PWM芯片损坏多由反馈回路异常导致过压击穿，需结合反馈电压检测结果综合判断。
Q2：电源模块输出纹波过大，可能的原因有哪些？如何通过维修视频中的方法排查？
A2：输出纹波过大常见原因包括：输出滤波电容容量下降（ESR增大）、高频电感感量异常、开关频率漂移或负载电流突变，维修视频中通常会演示以下排查步骤：① 用示波器测量输出端纹波波形，观察纹波频率是否与开关频率一致（判断是否为基纹波）或存在高频毛刺（判断是否为高频干扰）；② 断开负载，测量空载纹波，若纹波显著减小，则可能是负载问题；③ 检测输出电容两端电压，若电容充电缓慢或电压波动大，需更换电容；④ 检查PWM控制器的反馈回路，若补偿电容失效可能导致开关频率异常，需重点检测相关元件，视频中会结合波形对比（如正常与异常纹波波形）和电容代换实验,直观展示故障定位过程。
