电磁炉驱动电路是电磁炉正常工作的核心部分，负责将控制板输出的PWM信号转换为功率管（IGBT）所需的驱动信号，实现对加热功率的精确控制，驱动电路出现故障时，可能导致电磁炉无法加热、加热异常、频繁保护甚至损坏IGBT等严重问题，掌握驱动电路的维修方法对于电磁炉维修人员至关重要，本文将详细介绍电磁炉驱动电路的维修流程、常见故障及解决方法。
维修电磁炉驱动电路前，必须做好安全防护措施，电磁炉内部存在高压，特别是电源部分和驱动电路，操作前务必拔掉电源插头，并使用大容量电容放电工具对高压电容进行放电，避免触电危险，准备好维修工具，如万用表、示波器、隔离变压器、烙铁、吸锡器、导线、焊锡等，隔离变压器是维修电磁炉的必备工具，它可以有效隔离市电与维修电路,降低触电风险。

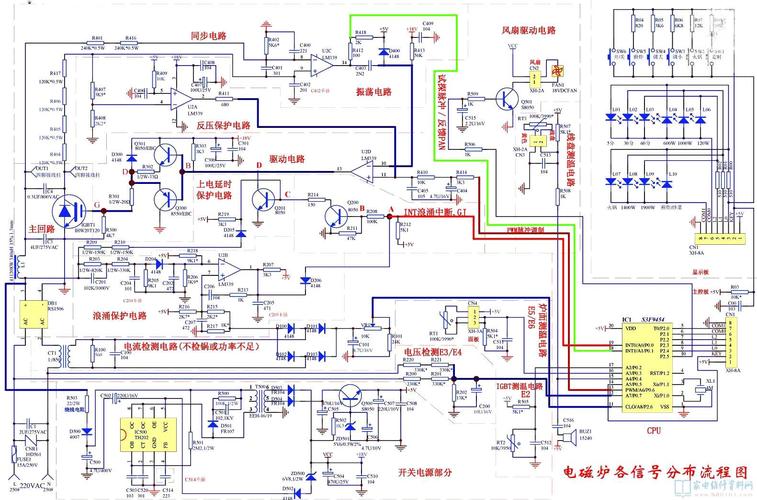

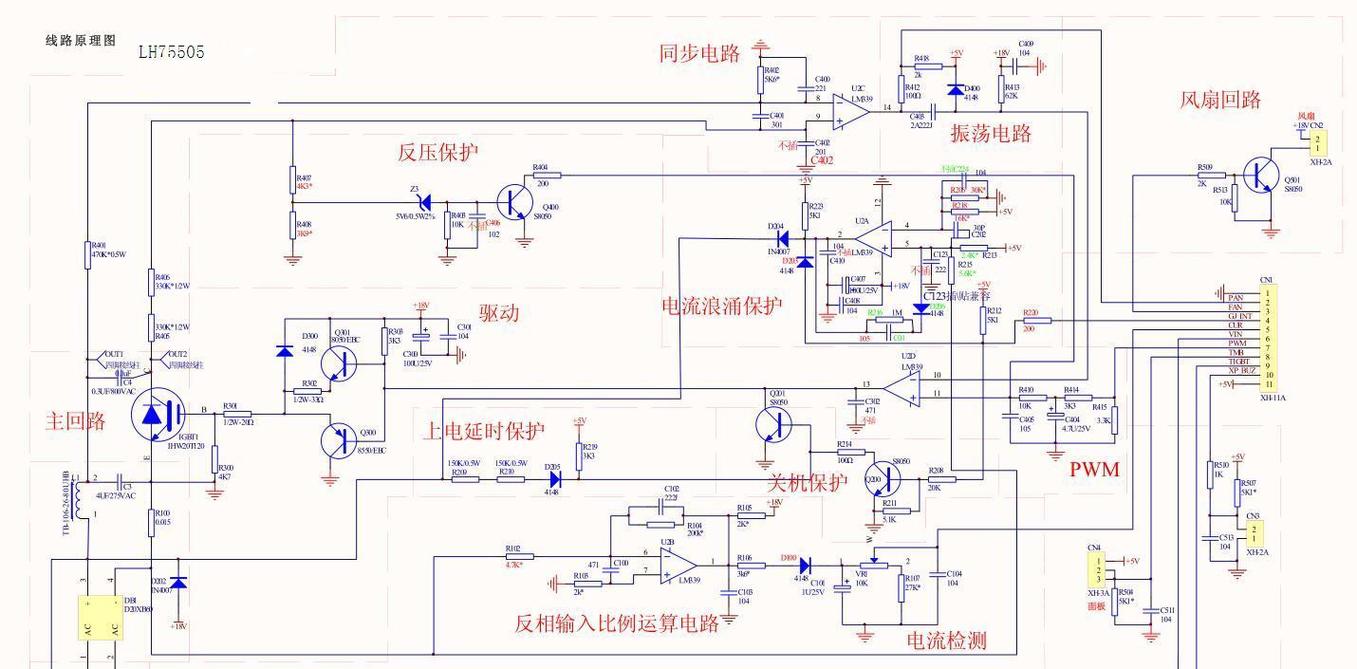

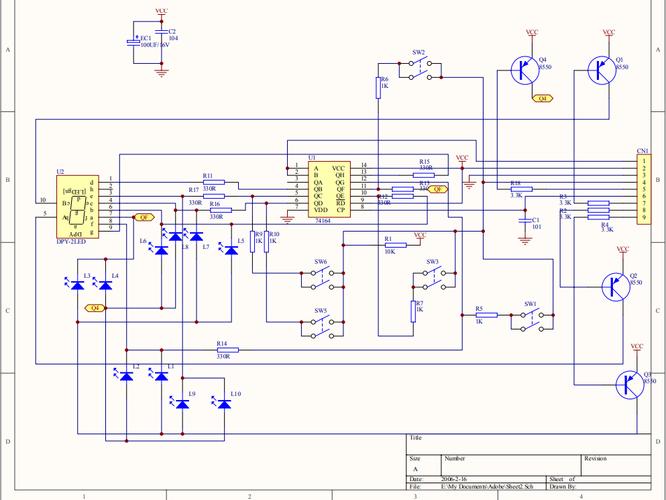

驱动电路主要由PWM信号输入电路、驱动IC（如TA8316、SG3525等）、推挽放大电路、IGBT及外围元件组成，维修时，应先了解待修电磁炉的电路原理图，识别驱动电路各部分的位置及元件作用，一般而言，驱动电路位于控制板与IGBT之间，通常由一个或多个驱动IC为核心，配合电阻、电容、二极管等元件构成。
维修流程应遵循“先外后内、先简后繁、先电源后负载”的原则，检查外部电源是否正常，电源插头是否接触良好，保险管是否熔断，保险管熔断是电磁炉最常见的故障之一，若保险管熔断且发黑，说明存在严重短路，需重点检查IGBT、整流桥、驱动电路等大功率元件是否击穿，若保险管熔断但管体完好，可能是瞬间电流过大或电压异常,需进一步排查。
检查驱动电路的供电电压，驱动IC通常需要+18V、+5V等工作电压，可用万用表测量驱动IC供电引脚的电压是否正常，若供电电压异常，需检查供电回路中的滤波电容、稳压二极管、限流电阻等元件是否损坏。+18V供电电压偏低，可能是滤波电容失容导致纹波过大,或稳压二极管性能不良。
PWM信号输入是驱动电路工作的前提，可用示波器测量驱动IC的PWM输入端是否有波形，若无波形或波形异常，需检查控制板输出的PWM信号是否正常，以及连接控制板与驱动电路的排线或插座是否接触不良，若PWM信号正常，而驱动IC无输出,则可能是驱动IC损坏或其外围元件故障。
驱动IC是驱动电路的核心，其工作状态直接影响IGBT的驱动效果，测量驱动IC各引脚电压是否与正常值相符（可参考原理图或同型号正常机台），若某引脚电压异常，需检查该引脚的外围元件，驱动IC的反馈引脚电压异常，可能是反馈电阻变值或电容漏电，若外围元件均正常，则可能是驱动IC本身损坏,需更换同型号或直接替代型号的驱动IC。
推挽放大电路通常由两个三极管（或MOS管）组成，将驱动IC输出的信号进行电流放大，以驱动IGBT，可用万用表测量推挽三极管各极电压是否正常，判断三极管是否导通或截止，若三极管击穿或开路，会导致IGBT无法正常工作或过热损坏，更换三极管时，需注意其型号参数，特别是耐压值和电流值,确保符合要求。
IGBT是驱动电路的最终负载，也是故障率较高的元件之一，测量IGBT的三个极（G、C、E）之间的电阻值，判断是否击穿，正常情况下，G-E极、G-C极之间有一定的正向电阻，反向电阻较大；C-E极之间在未触发时应为高阻态，若C-E极之间电阻很小或为零，说明IGBT已击穿，需同时检查驱动电路是否导致IGBT损坏的原因，如驱动电压过高、驱动信号异常等,否则更换后可能再次损坏。
以下是驱动电路常见故障元件及检测方法的简要总结：
| 故障现象 | 可能原因 | 检测方法 |
|---|---|---|
| 电磁炉不加热 | 驱动IC无输出 | 测量驱动IC供电、PWM输入，检查外围元件，更换驱动IC |
| 推挽三极管损坏 | 测量三极管各极电压及电阻，判断是否击穿或开路 | |
| IGBT击穿 | 测量IGBT的G、C、E极间电阻，确认是否短路 | |
| 加热功率不足 | 驱动信号幅度不足 | 用示波器测量驱动IC输出及IGBT栅极波形，检查驱动供电电压 |
| 驱动IC反馈电路异常 | 检查反馈电阻、电容是否变值或漏电 | |
| 频繁出现保护 | 驱动信号干扰 | 检查驱动电路滤波电容是否失效，排线是否过长或屏蔽不良 |
| IBT开关特性不良 | 测量IGBT的饱和压降，判断是否老化 | |
| 更换IGBT后再次损坏 | 驱动电压过高 | 测量驱动IC输出的驱动电压是否在正常范围（通常为15V左右） |
| 驱动信号上升/下降沿过陡 | 检查驱动IC外围的加速电容是否合适 | |
| IGBT栅极电阻过大或开路 | 检查栅极电阻是否变值或开路，导致驱动信号不足 |
在维修过程中，若发现某个元件损坏，不仅要更换该元件，还要分析其损坏原因，避免故障扩大，IGBT击穿后，需检查驱动电路是否提供了正确的驱动信号，以及是否有其他因素导致IGBT过流、过压，若驱动IC损坏，需检查其供电是否稳定，PWM输入是否正常,以及是否有短路等故障。
修复驱动电路后，需进行通电测试，测试时，应先不接锅，观察电磁炉是否进入待机状态，是否有报警代码，接入假负载（如灯泡）进行低压测试，测量各点电压是否正常，确认无误后再接锅进行实际加热测试，在测试过程中，需密切观察IGBT的温度变化，若温度过高，应立即断电检查,避免烧毁元件。
电磁炉驱动电路的维修需要理论知识与实践经验相结合，维修人员应熟悉驱动电路的工作原理，掌握正确的检测方法和维修技巧，遵循安全操作规程，才能快速准确地排除故障,提高维修效率。
相关问答FAQs：
问：电磁炉驱动电路中的IGBT栅极电阻有什么作用？更换时需要注意什么？
答：IGBT栅极电阻（通常称为RG或驱动电阻）主要起限流和阻尼作用，它可以限制驱动电流的上升率，减少栅极回路的振荡，防止IGBT因dv/dt过高而误导通，同时保护驱动电路免受IGBT栅极电容充放电电流的冲击，更换时，需注意电阻的阻值和功率，阻值必须与原机相同，阻值过大会导致驱动不足，IGBT发热严重；阻值过小会导致驱动电流过大，可能损坏驱动电路或IGBT，功率方面，需选择能承受功率损耗的电阻，通常为1-5W，具体可根据电路设计选择，电阻的类型（如碳膜、金属膜）也应尽量与原机一致,以确保电气性能稳定。
问：维修电磁炉驱动电路时，如何判断驱动信号是否正常？
答：判断驱动信号是否正常主要使用示波器进行测量，正常情况下，驱动信号应为规则的PWM脉冲波，其频率和占空比应与控制板输出的信号一致（通常频率为20-40kHz，占空比随功率调节而变化），测量时，示波器探头的接地夹应可靠接地，探头接在IGBT的栅极（G）和发射极（E）之间，正常的驱动信号波形应具有陡峭的前后沿，幅度通常在10-15V之间（具体取决于驱动电路设计），若波形幅度不足、波形畸变、出现振荡或缺失脉冲，均说明驱动信号异常，还可通过测量驱动IC输出端的波形来判断故障范围，若驱动IC输出正常而IGBT栅极异常,则可能是推挽放大电路或栅极电阻故障。
