嵌入式工控主板作为工业自动化控制系统的核心部件，其稳定运行直接关系到整个生产流程的可靠性，由于长期在复杂工业环境中运行，主板易出现供电异常、接口损坏、元器件老化等故障，维修嵌入式工控主板需遵循系统化的排查思路，结合专业工具与经验判断，才能快速定位并解决问题，以下从维修准备、故障诊断、具体维修流程及注意事项等方面详细阐述。

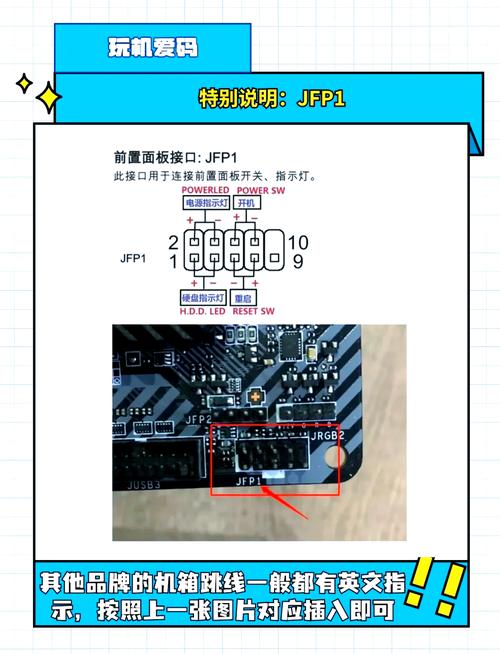

（图片来源网络，侵删）
维修前的准备工作
- 安全防护：首先切断主板电源，佩戴防静电手环，避免静电击穿敏感元器件，操作前确保工作台面干燥、整洁，避免金属工具造成短路。
- 工具与资料准备：必备工具包括万用表（数字/指针）、示波器、编程器、电烙铁（含温控）、热风枪、螺丝刀套装、镊子、放大镜等，同时需准备主板技术手册、电路原理图、点位图等资料，明确主板型号、芯片型号及关键测试点。
- 环境确认：检查主板外观是否有明显物理损伤，如烧焦、鼓包、电容漏液、元件引脚断裂等，初步判断故障类型。
故障诊断方法
嵌入式工控主板故障可分为硬件故障、软件故障及兼容性故障三大类，需通过逐步排查缩小范围。
直观检查法
- 目视观察：检查主板电容是否顶部鼓起、漏液，电阻是否烧黑，芯片表面是否有裂纹，接口是否有氧化或针脚歪斜。
- 闻气味：若闻到烧焦味，重点检查电源模块、大功率芯片及周边元件。
- 触摸法：开机后（短时触摸）触摸芯片、mos管等发热元件，若异常发烫或冰凉，可能存在短路或供电问题。
最小系统法
- 仅保留主板核心部件（CPU、内存、电源）进行测试，排除外设干扰，若最小系统能启动，说明故障存在于扩展卡或外设；若仍无法启动，则聚焦于主板核心供电或时钟电路。
排除法
通过替换可疑部件判断故障点，怀疑内存损坏时，更换同型号内存测试；怀疑电源异常时，使用外置稳压电源替代原供电，观察主板是否恢复正常。
测量法
- 电压测量：使用万用表测量关键测试点电压，如电源插座（+12V、+5V、+3.3V）、CPU核心电压、芯片供电引脚，与标准值对比（误差±5%为正常）。
- 电阻测量：断电状态下测量对地电阻，若某路电源对地阻值接近0Ω，存在短路故障，需逐级排查短路元件（如mos管、滤波电容）。
- 信号测量：用示波器测量时钟信号（CPU、南桥、北桥时钟频率应匹配）、复位信号（开机瞬间应有高电平跳变）、PG信号（电源好信号），判断信号是否正常传输。
软件诊断法
若主板能部分启动，通过BIOS报错代码（如Award BIOS的“1长3短”表示内存故障）、日志信息或专用诊断软件（如PC-Doctor）定位软件层面故障，如BIOS损坏、配置错误等。
常见故障维修流程
供电故障
供电故障是主板最常见的故障类型，表现为无法开机、频繁重启、电压不稳等。

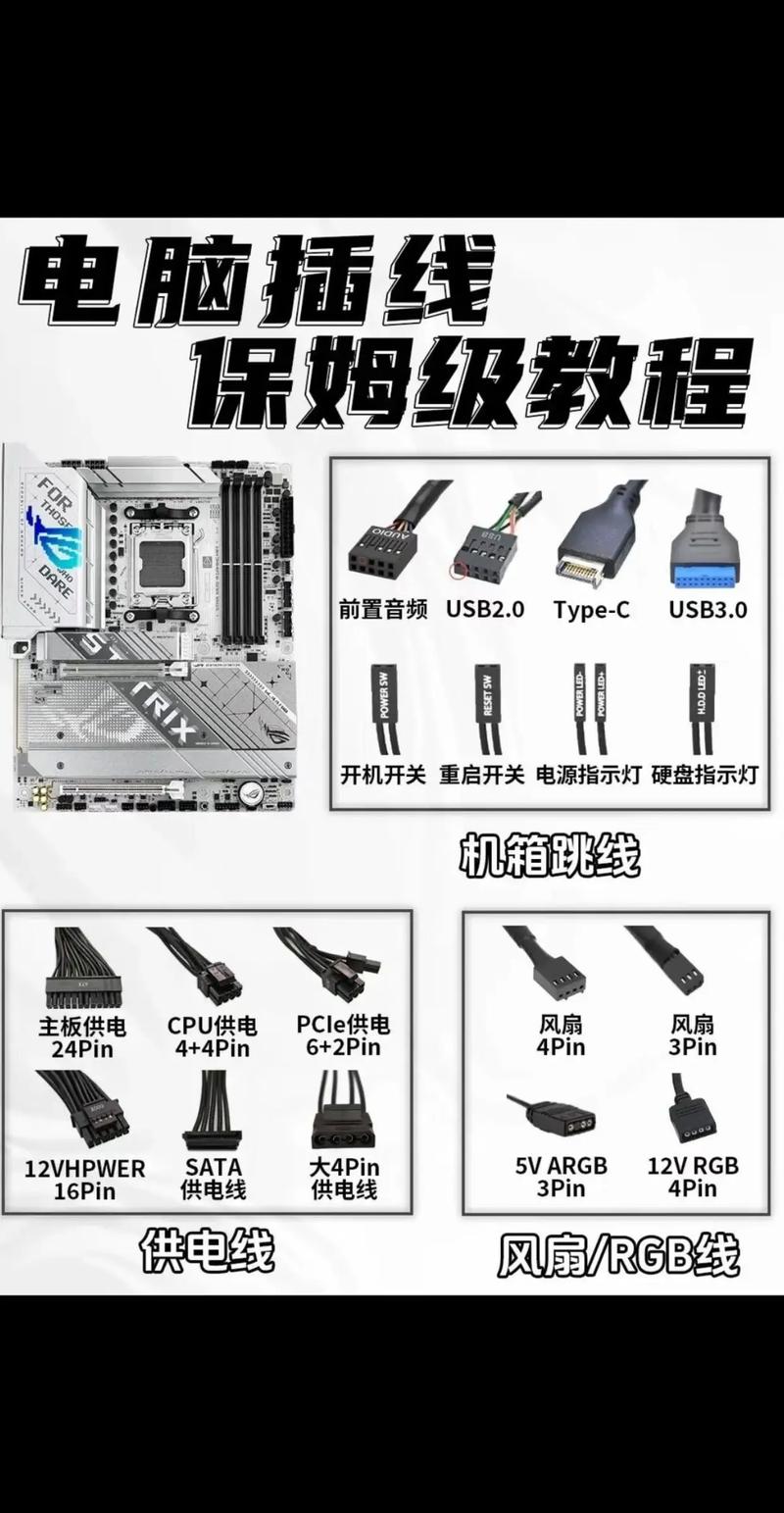

（图片来源网络，侵删）
- 维修步骤：
- 测量电源插座各电压是否正常，若无输出，检查电源适配器或电源模块。
- 若供电正常，检查主板电源管理芯片（如TPS65xxx、RTxxx）及其周边元件（采样电阻、滤波电容、mos管）。
- 用示波器测量PWM波形，若波形异常，检查芯片供电、反馈电路及外部控制信号。
- 对于短路故障，采用“分段切割法”：断开可疑负载（如内存槽、PCIe插槽），测量对地阻值，逐步缩小短路范围。
时钟电路故障
时钟故障会导致CPU无法获取工作信号，表现为主板无显示、CPU风扇不转。
- 维修步骤：
- 用示波器测量晶振两端波形（正常为正弦波，频率误差＜1%），若无波形，检查晶振是否损坏（可用同频率晶振替换）。
- 测量时钟发生器（如ICSxxx、RTxxx）供电及参考电压，检查其周边谐振电容是否失效。
- 检查时钟信号输出路径是否有断线或虚焊，可用放大镜观察焊点，必要时补焊。
接口故障
USB、串口、网口等接口因频繁插拔易出现接触不良、针脚断裂或芯片损坏。
- 维修步骤：
- 目视检查接口针脚是否歪斜、氧化，用酒精棉清洁接口。
- 测量接口对地阻值，若异常，检查接口芯片（如USB芯片ASMxxx、串口芯片MAX232）及周边保护元件（TVS二极管）。
- 若接口芯片损坏，需更换同型号芯片，注意焊接温度（建议350℃以内），避免损坏周边元件。
BIOS故障
BIOS损坏会导致主板无法引导，表现为开机黑屏、无报警声。
- 维修步骤：
- 使用编程器（如TL866）备份原BIOS芯片数据，防止刷写失败导致数据丢失。
- 下载对应型号主板BIOS文件（需确认版本匹配），通过编程器写入新BIOS。
- 检查BIOS芯片供电（+3.3V）和写使能信号，确保写入条件正常。
元器件级维修
对于电容、电阻、二极管等单个元件损坏，需直接更换。
- 焊接技巧：
- 更换贴片电容/电阻时，先用热风枪加热取下（温度300-350℃，风速中档），清理焊盘后涂助焊剂，对新元件加热定位。
- 更换IC芯片时，需先涂抹足量助焊剂，用热风枪均匀加热（避免局部过热），焊后用放大镜检查是否有虚焊、连锡。
维修注意事项
- 先断电后操作：任何维修操作前必须切断电源，避免带电操作损坏元件或引发触电。
- 防静电措施：保持工作环境湿度（40%-60%），维修人员佩戴防静电手环，主板放置在防静电垫上。
- 遵循维修流程：从简单到复杂逐步排查，避免盲目拆卸元件扩大故障范围。
- 记录维修过程：详细记录故障现象、测试数据、更换元件等信息，便于后续总结与复现故障。
相关问答FAQs
Q1：嵌入式工控主板开机后无反应，电源指示灯不亮，如何排查？
A1：此类故障通常为供电问题，排查步骤如下：
- 检查电源适配器是否正常：测量输出电压（如+12V），若无输出或电压不稳，更换适配器。
- 检查主板电源插座电压：若适配器正常但主板无电压，检查电源线是否断裂或插座焊点虚焊。
- 测量主板电源管理芯片供电：若芯片无输入电压，检查前端滤波电容、mos管是否损坏；若芯片有输入但无输出，需更换电源管理芯片。
- 检查CPU供电电路：测量CPU核心电压是否正常，若异常，检查供电模块（如PWM控制器、电感）及周边元件。
Q2：工控主板运行中频繁蓝屏或死机，如何判断是硬件还是软件问题？
A2：可通过以下方法区分：
- 软件排查：进入安全模式，若故障消失，则可能为驱动冲突、病毒或系统文件损坏，可通过重装系统、更新驱动、杀毒解决。
- 硬件排查：若安全模式下仍死机，重点检查硬件：
- 内存：使用内存检测工具（如MemTest86）运行至少3轮，检测是否有错误。
- 温度：开机后用测温枪检测CPU、南桥温度，若超过80℃，可能散热不良（需清理风扇、更换导热硅脂）。
- 供电：测量主板各路电压是否稳定，若电压波动大，检查电源模块或滤波电容是否老化。
- 硬盘：检测硬盘坏道（如MHDD工具），若存在坏道，更换硬盘。
通过逐步替换硬件,可定位故障部件。
