彩电维修中检测电路板是判断故障根源的关键环节,需要结合理论知识、工具使用和逻辑分析逐步推进，检测前需先了解电路板的基本结构，通常彩电电路板主要包括电源板、主板（信号处理板）、背光板（或驱动板）等，不同板块功能各异，检测方法也有侧重，以下是详细的检测步骤和要点：
准备工作与安全防护
- 断电与放电：维修前务必拔掉电源线，对大容量电容（如电源板上的滤波电容）进行放电操作，避免触电风险，可用大功率电阻（如5W、10kΩ）的两端接触电容引脚，直至无火花或无电压显示。
- 工具准备：必备工具包括万用表（指针式或数字式，建议带二极管档、电容档）、示波器（检测信号波形）、电烙铁、吸锡器、放大镜（观察细微焊点）、酒精、清洁刷等，对于疑难故障，还需准备信号发生器、负载箱等专业设备。
- 资料查阅：查找对应型号彩电的电路图、维修手册或点位图，了解各模块供电、信号走向及关键测试点电压值，为检测提供理论依据。
外观检查与初步判断
- 目视观察：用放大镜仔细检查电路板是否有明显故障痕迹，如元件烧黑、炸裂、电容鼓包、漏液，电阻变色，铜箔断裂，焊点虚焊、假焊等，重点检查功率元件（如开关管、IC）及散热片，过热痕迹往往是故障突破口。
- 闻味与触摸：闻电路板是否有焦糊味，若有则重点检查对应区域，断电后轻触元件表面，异常发热的元件（如IC、变压器、稳压块）可能存在短路或性能不良。
- 清洁处理：若发现电路板有灰尘、油污或氧化物，可用酒精配合清洁刷清理，避免因污垢导致接触不良或短路。
关键电压检测
电压检测是判断电路板工作状态的核心方法,需结合电路图分模块进行：

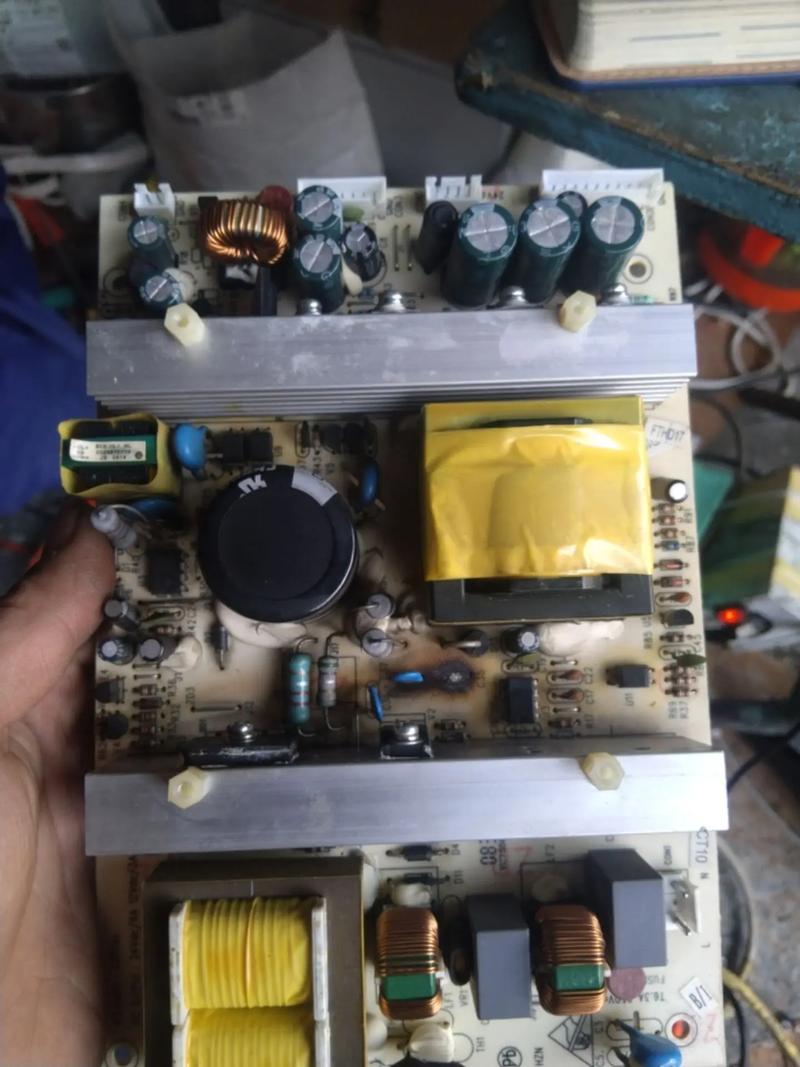

电源板检测
电源板为整机提供工作电压,需重点检测输出电压是否正常： | 测试点 | 正常电压范围（示例） | 检测方法 | 异常分析 | |--------------|----------------------|--------------------------------------------------------------------------|--------------------------------------------------------------------------| | 300V滤波电容 | 300V±15% | 万用表直流档测电容正负极电压，若为0则检查保险丝、整流桥；若偏低则检查市电输入 | 无电压：保险丝熔断、整流桥损坏；电压波动：滤波电容失效 | | 5V/12V/24V输出 | 标称值±5% | 测对应输出端子对地电压，需在带载状态下检测（可接假负载） | 电压偏高：稳压电路故障（如光耦、误差放大器损坏）；电压偏低：负载短路或整流管 | | 待机控制脚 | 0V/高电平（机型相关） | 测CPU或电源管理芯片的待机控制端，遥控开机时应为高电平（或低电平，依设计而定） | 无变化：待机电路故障或CPU未发出指令 |
主板检测
主板负责信号处理与控制,需检测供电、复位、时钟三大核心条件：
- 供电检测：测CPU、解码芯片、存储器等关键IC的供电脚电压，需与电路图标注一致，若某路电压缺失，沿供电走向检查保险电阻、电感、滤波电容是否开路或短路。
- 复位信号：测CPU复位脚电压，开机瞬间应有低电平跳变后恢复高电平（约3.3V/5V），若始终为低电平，检查复位电路（如复位IC、电容漏电）。
- 时钟信号：用示波器测CPU晶振引脚，应有频率稳定的正弦波（如8MHz、12MHz），若无则检查晶振是否损坏、负载电容是否虚焊。
背光板检测（针对液晶电视）
背光板驱动LED灯珠或CCFL灯管,需检测供电、驱动信号：
- 供电输入：测24V或12V供电是否正常，若无则检查电源板输出及连接线。
- 使能信号：测使能控制脚（如EN/ON/OFF），遥控开机时应为高电平，否则检查主板控制信号输出。
- 输出端：测LED灯串两端电压，若电压异常（如某组无电压），则对应灯珠或驱动IC损坏。
通断路与元件检测
- 二极管、三极管检测：用万用表二极管档测二极管正向导通（0.5-0.7V）、反向截止；三极管测be、bc结正反向特性，NPN型管基极接红表笔时，集电极和发射极应导通。
- 电容检测：测电解电容容量及漏电阻，容量偏差超过20%或漏电阻过小（接近0）需更换；小电容可用万用表电容档直接测量。
- 电阻检测：测阻值是否与标称值一致，功率电阻还需检查是否发烫或开路。
- IC检测：测各脚对地电阻（红表笔接地，黑表笔测各脚），与正常值对比偏差较大时，可能为IC损坏或外围元件故障，需结合供电、信号综合判断。
信号波形检测（示波器应用）
对于无电压故障或逻辑异常,需用示波器检测关键信号波形：
- 视频信号：测主板输出到屏驱动板的RGB或LVDS信号，应有稳定的波形及同步脉冲。
- PWM脉冲：测背光驱动芯片的PWM脚，应有占空比可调的脉冲波，亮度调节时占空比随之变化。
- I2C/SPI总线：测CPU与存储器、解码芯片间的通信线，应有数据脉冲波形，若无则检查上拉电阻或总线短路。
故障排除与验证
- 分段隔离法：将电路板按功能模块分割，逐一通电测试，缩小故障范围，断开背光板供电，测电源板输出是否恢复正常，判断是否为负载短路。
- 替换法：对可疑元件（如电源IC、晶振、电容）进行替换，注意替换元件参数需一致。
- 修复验证：修复后需通电测试，观察电压、信号是否正常，避免因虚焊或参数错误导致二次故障。
相关问答FAQs
Q1：彩电电路板通电后保险管立即熔断，如何检测？
A：保险管熔断说明存在严重短路，需重点检查：① 整流桥是否击穿（测正反向电阻）；② 300V滤波电容是否短路（测电容两端电阻）；③ 开关管ce极是否击穿（拆下测三极管）；④ 市电输入部分压敏电阻是否短路，若以上正常，检查主板或其他模块是否存在短路导致电源板过载。
Q2：检测到主板CPU供电正常，但无复位信号，如何排查？
A：复位信号异常需分步排查：① 测复位电路电容是否漏电（拆下测容量及漏电阻）；② 检查复位IC（如IMP811）供电是否正常；③ 若为RC复位电路，检查电阻、电容是否开路或变值；④ 排除复位电路后，若仍无复位信号，需检查晶振是否起振（示波器测波形），或CPU本身损坏（测各脚对地电阻与正常值对比）。
