对于一个典型的双电源（+V / -V / GND）功放，中点电压为28V，通常意味着正电源供电正常，而负电源供电缺失或严重不足。
（图片来源网络，侵删）
下面我将为您提供一个系统性的排查和维修思路,请务必在操作前注意安全。
第一步：安全第一，准备工作
- 断开电源：在进行任何检查之前，务必将功放完全断电,并拔下电源插头。
- 放电：功放内部的大容量滤波电容在断电后仍可能存有高压电，非常危险，使用一个功率大一点的电阻（比如1kΩ/5W）的两端分别接触电容的正负极，进行放电操作。注意放电时会有火花，务必小心！
- 准备工具：万用表（必备，最好有电压档和电阻档）、电烙铁、吸锡器、松香、焊锡、可能还需要替换的元器件。
第二步：分析故障原因（从易到难）
中点电压为28V，核心原因是负电源没有正常工作，我们可以从后级往前级,一步步排查。
检查电源部分（最常见的原因）
这是最有可能出问题的地方,负电源的缺失是导致中点电压漂移到正电源电压附近的主要原因。
-
A. 检查负保险丝

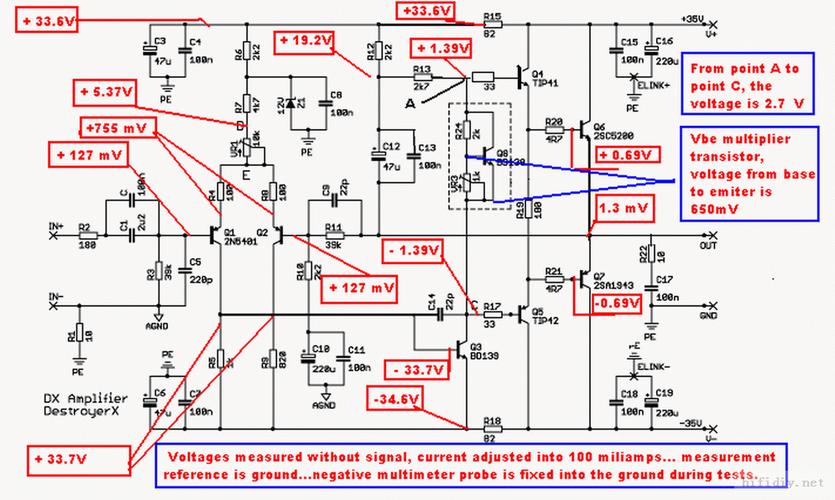

（图片来源网络，侵删）- 操作：找到功放内部的保险丝，通常在电源变压器附近，找到标有负电源（如 "-FUSE" 或 "-T2A"）的那个。
- 测量：用万用表的电阻档或蜂鸣档测量保险丝是否导通（通），如果断路,说明负电源回路有严重短路。
- 处理：
- 更换保险丝：先换上一个同规格的保险丝，如果一上电就立刻烧断，说明后面有短路，绝对不能反复更换,必须先找到短路点。
- 查找短路：如果保险丝烧断，你需要对负电源整流流之后的电路进行分段排查，找到短路元器件，常见的有：滤波电容击穿、后级功放管（对管）的c-e极击穿、保护电路的继电器线圈短路等。
-
B. 检查负电源整流桥和滤波电容
- 操作：找到负电源的整流桥（通常是四个二极管组成的桥，或是一个桥堆）和滤波电容（一个大的电解电容，外壳上标有负极）。
- 测量：
- 整流桥：断电后，用二极管档测量每个二极管是否正常，正向导通，反向截止，如果有二极管击穿短路,会导致保险丝熔断。
- 滤波电容：断电并放电后，用万用表的电阻档（高阻值档位，如200kΩ）测量电容，表针应该先有一个充电摆动，然后慢慢回到无穷大，如果阻值很小或为零，说明电容已击穿短路，如果充电后阻值很小,说明电容漏电严重。
-
C. 检查电源变压器
- 操作：找到电源变压器，通常会有一个初级绕组（接市电）和次级绕组（输出低压交流电）。
- 测量：
- 初级绕组：测量其电阻，通常有几十到几百欧姆，如果无穷大,说明初级开路。
- 次级绕组：分别测量输出正电压和负电压的绕组，它们的电阻值应该非常小且接近对称，如果其中一个绕组电阻无穷大，说明次级线圈开路，导致没有对应的交流电输出,也就没有整流后的直流电。
检查功放输出级（次常见原因）
如果电源部分负电压正常，但中点电压仍然为28V,那么问题可能出在功放输出级本身。
-
A. 检查功放对管（输出管）

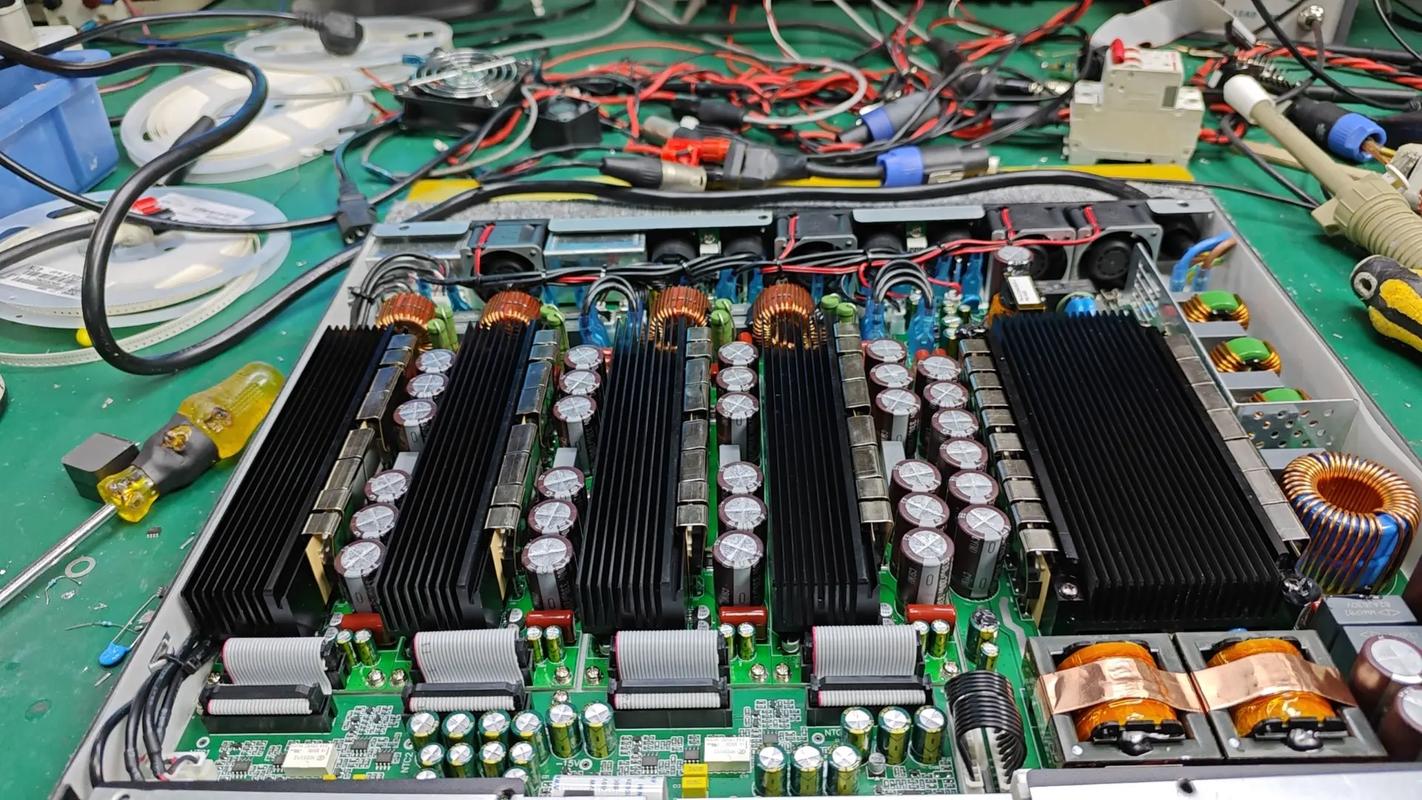

（图片来源网络，侵删）- 操作：找到功放的核心部分——通常是NPN和PNP配对的大功率三极管（如2SC5200/2SA1943, TIP41C/T42C等）。
- 测量：断电后，用万用表的二极管档或电阻档测量每个三极管的三个极之间的电阻。
- c-e极（集电极-发射极）：正常情况下，c-e极之间应该有一定的阻值，但不应短路，如果c-e极击穿短路，会导致电源电压直接加到负载上,并可能烧毁保险丝。
- b-c极（基极-集电极） 和 b-e极（基极-发射极）：这两个结应该具有二极管的特性（正向导通，反向截止），如果任何一个结击穿短路或开路,这个管子就损坏了。
- 处理：如果发现任何一个功放管损坏，必须将配对的两个管子一起更换，并且最好更换同一型号、同一批次、且经过配对的管子,以保证参数一致。
-
B. 检查前级驱动管和电阻网络
- 操作：在功放对管的前面，通常还有驱动管和一些电阻、二极管组成的偏置电路。
- 测量：
- 偏置电阻：检查为功放管提供静态偏置的电阻（通常在1Ω到几百欧姆之间）是否变值或开路，如果某个电阻开路，可能导致其中一只功放管不工作，破坏对称性,使中点电压漂移。
- 驱动管：检查驱动管是否损坏。
- 消振电容：检查跨接在功放管b-e极之间的消振小电容是否击穿短路，如果短路，会把基极电压拉死,导致该管不工作。
检查保护电路
- 操作：功放通常有直流保护电路，通过一个继电器将输出端与音箱连接，当检测到中点电压异常时，继电器会断开,保护音箱。
- 测量：
- 继电器状态：在断电状态下，用手按下继电器的衔铁，应该能听到“咔哒”一声并能锁住，松开后应能弹回，如果按不动,可能是继电器本身卡死或线圈烧毁。
- 保护电路三极管/可控硅：找到保护电路的核心元器件（通常是一个小功率三极管或一个可控硅SCR），测量它们是否被击穿短路，导致继电器始终处于断开状态，有时保护电路本身故障,会错误地判断中点电压异常。
第三步：维修流程总结
- 安全断电，电容放电。
- 测量正负电源电压：通电（不接音箱）后，用万用表分别测量正负电源对地的电压，如果负电压为0V或远低于正常值，问题在电源部分，如果负电压正常，问题在功放输出级。
- 排查电源部分：
- 检查负保险丝是否熔断。
- 如果熔断，查找整流桥、滤波电容、功放管的短路点。
- 如果保险丝完好，检查整流桥的二极管和滤波电容是否损坏。
- 最后检查变压器次级绕组是否开路。
- 排查功放输出级：
- 重点检查功放对管是否击穿或开路。
- 检查偏置电阻、驱动管等是否正常。
- 检查保护电路：确认保护电路没有误动作。
- 更换元器件：找到损坏的元器件后，进行更换，焊接时注意散热,防止新元件再次因过热损坏。
- 通电测试：修复后，先不接音箱，通电测量中点电压是否恢复正常（接近0V），如果正常,可以谨慎地接入音箱进行试听。
特别提醒
- 功放管配对：更换功放对管时，强烈建议使用经过配对的管子，或者自行在测试仪上配对，参数不一致会导致交越失真,甚至再次烧毁。
- 散热：大功率管工作时会产生大量热量，确保散热器安装牢固,导热硅脂涂抹均匀。
- 经验不足：如果您对电子电路不熟悉，特别是涉及到高压部分，建议将功放送到专业的维修店进行处理,以免造成更大的损坏或发生危险。
希望这份详细的指南能帮助您解决问题！
