第一部分：安全第一！重要警告
在进行任何操作之前,请务必阅读并遵守以下安全准则：
（图片来源网络，侵删）
- 断电操作：在进行任何内部检查或维修前，务必将UPS与市电、以及所有连接的设备（电脑、显示器等）完全断开。
- 高压危险：UPS内部即使在断电后，滤波电容中仍可能储存有高压电，拆机前，必须用大功率电阻（1kΩ/5W）对电容进行放电。如果不了解如何操作，请勿尝试！
- 专业维修：如果您没有电子维修基础和工具，强烈建议联系山特官方售后或专业的维修人员，自行修理可能导致设备进一步损坏，甚至引发火灾或触电危险。
第二部分：故障现象与初步排查（用户可自行操作）
当您发现UPS充电器有问题时,通常表现为以下现象，请按照以下步骤进行初步检查：
现象1：UPS无法充电，或电池电量一直很低
-
检查市电：
- 确认UPS的电源线已牢固插入墙上的插座。
- 检查墙上的插座是否有电（可以插一个台灯或手机充电器试试）。
- 尝试更换一个插座。
-
检查UPS输入：
- 检查UPS电源线与UPS主机连接的接口是否松动。
- 检查UPS的输入开关（如果有的话）是否已打开。
-
检查电池连接：
（图片来源网络，侵删）- 断开所有连接！ 打开UPS后盖（根据型号，有些是卡扣式，有些需要螺丝），检查连接电池组的端子是否松动、氧化或腐蚀，可以用小刷子和酒精清洁端子，并确保连接紧固。
-
检查负载：
如果UPS连接的设备功率过大,可能会导致UPS进入保护模式，无法正常充电，尝试断开所有负载，只让UPS空载充电，观察是否恢复正常。
-

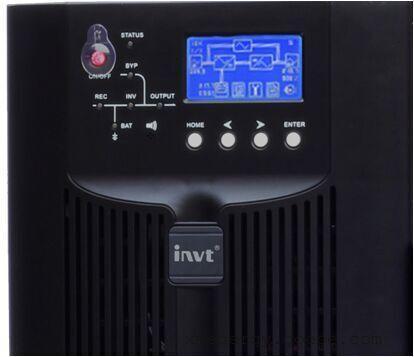

观察指示灯：

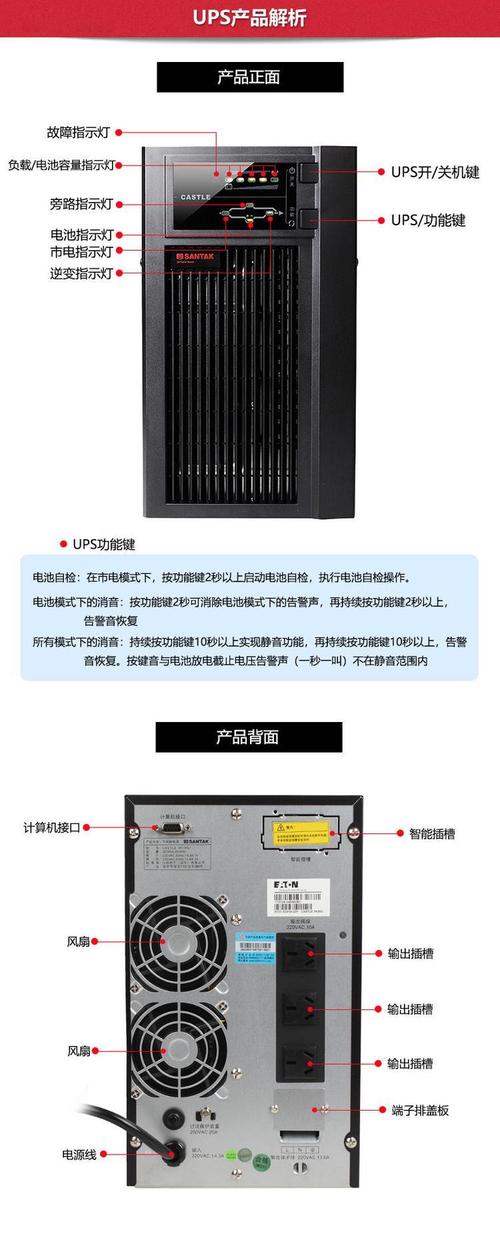

- 山特UPS通常有状态指示灯，这是判断故障的最直接线索，请参考您的UPS说明书，以下是常见指示灯含义：
- 市电指示灯（通常为绿色）：不亮表示市电输入异常或UPS内部电源故障。
- 电池指示灯（通常为黄色/橙色）：常亮或快闪表示电池电量低、电池故障或充电器故障。
- 故障指示灯（通常为红色）：亮起表示UPS内部存在故障，很可能是充电器问题。
- 山特UPS通常有状态指示灯，这是判断故障的最直接线索，请参考您的UPS说明书，以下是常见指示灯含义：
现象2：UPS发出异常噪音或异味
- 高频叫声或“滋滋”声：这通常来自变压器或电感，可能是由于负载过重、元件老化或短路导致其工作在非线性区，产生磁致伸缩效应。
- 焦糊味：这是最危险的信号！表明有元件（如电容、电阻、变压器或PCB板）因过流或过压而烧毁。应立即断电并停止使用，送修！
第三部分：深入诊断与维修（专业级操作）
如果您已经确认是充电器模块的故障,并且具备电子维修能力，可以尝试以下步骤。此部分需要万用表、示波器等工具，并懂得电路原理。
（图片来源网络，侵删）
第一步：目视检查
打开UPS外壳,重点检查充电器电路板（通常位于电源输入和电池组附近）。
- 检查保险丝：找到充电电路板上的输入保险丝，用万用表电阻档测量其是否熔断（阻值为无穷大），如果熔断，不要直接更换！ 必须找到导致保险丝熔断的根本原因（如后续步骤的短路检查）。
- 检查烧毁元件：仔细观察电容、电阻、二极管、三极管、IC芯片等元件是否有：
- 鼓包、漏液：电解电容的典型故障。
- 发黑、炸裂：严重过流或过压的迹象。
- PCB板有烧焦的痕迹。
- 检查虚焊和脱焊：用手轻轻拨动较大的元件（如变压器、电感、功率电阻），看是否有焊点脱落或虚焊。
第二步：静态电阻测量（断电）
-
输入端对地短路检查：
- 用万用表电阻档（高阻值档如200kΩ）测量保险丝后端（即电路输入端）对负极（地）的电阻。
- 正常情况下应有数kΩ到数十kΩ的阻值（取决于电路设计）。
- 如果阻值接近0Ω，说明后级电路存在严重短路，重点检查整流桥、PFC电路的MOSFET/IGBT、主变换电路的开关管等是否击穿。
-
关键元件检查：
- 整流桥：用二极管档测量每个二极管的正向压降和反向电阻，判断是否击穿或开路。
- 功率开关管/MOSFET：用万用表二极管档测量D-S极或C-E极之间是否短路。
- 输出端整流二极管：检查是否击穿。
第三步：通电动态测试（极其危险！）
警告：此操作必须在确保输入端无短路，并做好人身和设备防护的情况下进行！
- 准备隔离变压器：为了安全，最好使用隔离变压器为UPS供电，使UPS内部电路与市电隔离。
- 限流供电：可以在火线上串联一个大功率灯泡（如100W/220V）作为假负载，如果电路存在短路，灯泡会亮起，起到限流作用，防止烧毁其他元件。
- 测量关键电压点：
- 辅助电源电压：这是控制芯片工作的基础电压，通常由一个小型变压器或辅助绕组产生，一般为+12V或+5V，测量该电压是否正常。
- PWM驱动脉冲：使用示波器测量TL494、UC384x等PWM控制芯片的输出脚（通常为第8、11脚或第1、2脚），看是否有正常的驱动脉冲输出，没有脉冲，说明控制芯片或其外围电路故障。
- 电压反馈信号：测量光耦（如PC817）的输出端，看反馈信号是否正常，这关系到输出电压的稳定。
- 输出电压：在电池端测量充电器的输出电压，对于12V电池，充电电压通常在13.8V~14.7V之间（浮充电压），如果电压异常（过高或过低），说明电压反馈环路有问题。
第四步：山特常见充电器故障点总结
根据维修经验,山特UPS充电器故障的高发区域如下：
- 充电板上的滤波电容：长期工作在高温环境下，电解液干涸，容量下降，导致纹波增大，充电不良，这是最常见的故障点之一。
- 充电板上的功率电阻：用于限流或采样，因过流或老化而烧断。
- 充电控制芯片及其外围电路：
- TL494 / KA7500：经典的PWM控制芯片，其损坏或外围的精密电阻、电容变质，会导致无输出或输出电压异常。
- 电压反馈光耦（PC817）：损坏会导致电压失控，可能输出过高电压击穿电池。
- 充电板上的三极管：用于驱动或开关，因过流或电压冲击而击穿。
- 整流桥：市电浪涌或负载异常导致击穿短路。
- 变压器故障：内部线圈短路或开路，导致无输出或输出异常。
第四部分：无法维修时的解决方案
如果您排查后发现问题复杂,或者没有维修的信心和工具，请不要强行修理，以下是您的选择：
-
联系山特官方售后：
- 优点：最可靠，使用原厂配件，有保修期。
- 缺点：可能价格较高，维修周期较长。
- 方式：拨打山特官方客服热线，或在其官方网站上查找离您最近的维修服务中心。
-
寻找专业第三方维修店：
- 优点：价格可能比官方便宜，维修速度较快。
- 缺点：质量参差不齐，可能使用非原厂配件，保修无保障。
- 建议：选择口碑好、有经验的专业维修店。
-
更换充电板：
