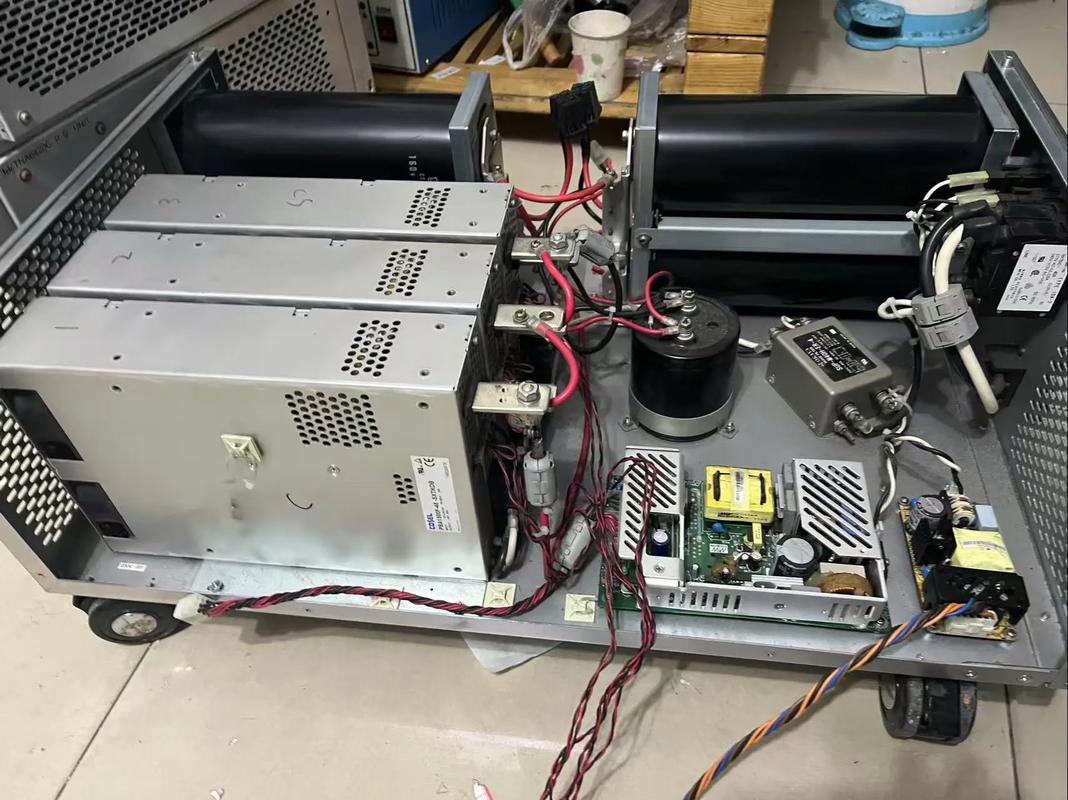

屡烧g9656电源维修：在电子设备维修领域，电源模块故障是较为常见的问题，屡烧”现象即电源反复损坏，往往让维修人员感到棘手，g9656电源作为一种广泛应用于工业控制、通信设备等领域的开关电源，其稳定性对整机运行至关重要，本文将围绕g9656电源屡烧故障的原因分析、检修流程、维修技巧及预防措施展开详细讨论，并结合实际案例总结经验,为维修工作提供参考。

（图片来源网络，侵删）

屡烧故障的常见原因分析

g9656电源屡烧故障通常不是单一因素导致，需结合电路原理和损坏现象综合判断,以下是常见原因及对应表现：

外部输入异常

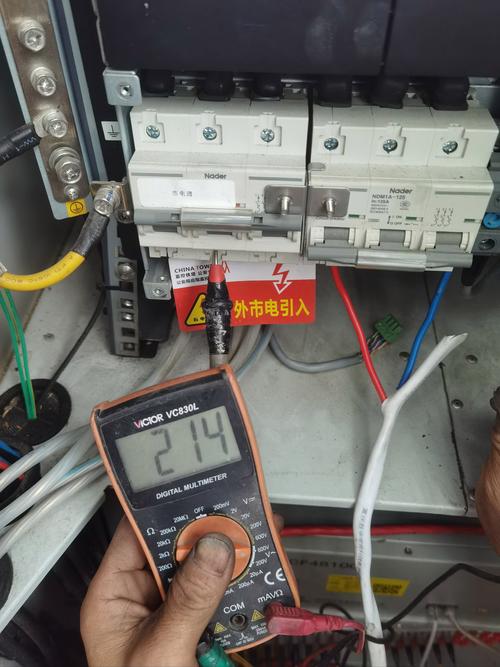

- 电网电压波动：输入电压过高或瞬间浪涌可能导致电源前端滤波电容、整流桥或开关管击穿，电网电压长期超过额定值（如220V设备接入260V电网），易造成整流桥二极管反向击穿。
- 负载短路：后级电路存在短路故障（如输出滤波电容短路、功率器件损坏），导致电源输出电流激增，触发过流保护失效后烧毁开关管。
电源内部元件老化或损坏
- 关键元件失效：开关管（如MOSFET）、PWM控制器（如UC384x系列）、肖特基二极管等核心元件性能退化，可能导致开关震荡异常或过热损坏。
- 散热不良：散热器积灰、风扇停转或环境温度过高，导致电源内部温度超过元件耐受极限，加速电解电容干涸、PCB板覆铜层脱落等。
设计或制造缺陷
（图片来源网络，侵删）
- PCB布局问题：高压走线与低压回路距离过近，易引起高压干扰导致误触发；或接地不良，引发共模干扰烧毁芯片。
- 元件参数偏差：如滤波电容容量不足、变压器匝间绝缘不良等，可能在负载突变时引发电压尖峰击穿元件。
维修操作不当
- 代用元件不匹配：维修时随意更换参数不同的元件（如用耐压值不足的二极管替代），或未注意极性、安装方向，导致二次损坏。
- 焊接工艺缺陷：虚焊、连锡可能导致局部过热或信号传输异常，引发间歇性故障后彻底烧毁。

系统化检修流程与维修技巧

针对屡烧故障，需遵循“先外后内、先静后动”的原则,逐步排查：

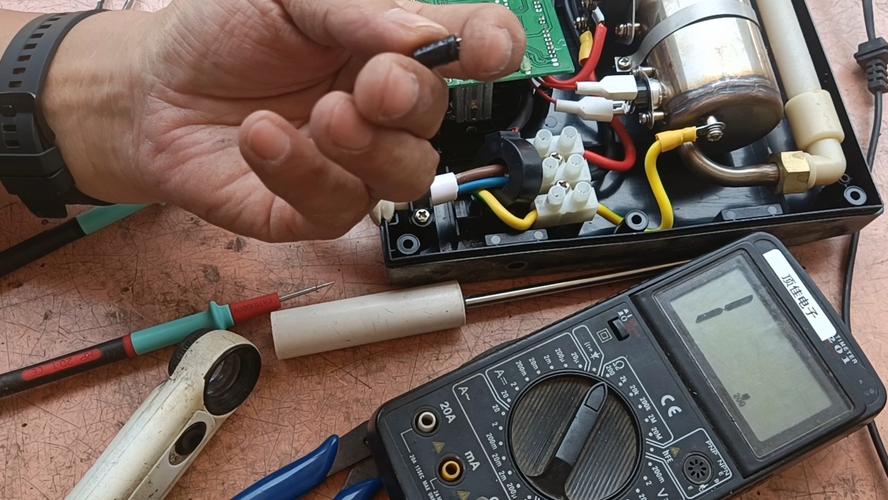

外观与初步检测

目视检查：观察电源PCB是否有烧焦痕迹、元件爆裂、电容鼓包等异常，重点检查保险管是否熔断（熔断多 indicates 严重短路）。
电阻测量：断电后用万用表二极管档测输入端整流桥正反向电阻，若短路则需拆解后单独检测二极管；测开关管D-S极间电阻，若接近0Ω则开关管击穿。

电路分段排查

将电源分为输入整流滤波、PWM控制、功率变换、输出滤波四个模块逐一检测：
| 模块 | 检测要点 | 故障现象 | |------------------|-----------------------------------------------------------------------------|-----------------------------------------------------------------------------| | 输入整流滤波 | 测量滤波电容两端是否有短路，压敏电阻是否击穿（通常呈开路状态，击穿后电阻值很小） | 电容鼓包、压敏电阻开裂可能导致输入电压异常波动 | | PWM控制电路 | 检查供电电压（如VCC端）、反馈电压（如光电耦合器输出）、PWM芯片启动脚电压是否正常 | 反馈回路开路可能导致输出电压过高，烧毁后级元件 | | 功率变换电路 | 测量开关管G极驱动波形（示波器），检查变压器次级绕组是否开路或短路 | 驱动波形异常（如占空比过大）可能引发开关管过热 | | 输出滤波电路 | 检测输出电容是否失效（ESR增大），电感是否磁饱和（电感值变小） | 输出纹波过大可能导致负载工作异常，间接损坏电源 |

常见维修技巧

软启动电路检查：g9656电源通常包含软启动电容（如接在PWM芯片SS脚），若该电容漏电，可能导致开机瞬间冲击电流过大烧毁开关管。
尖峰吸收电路优化：开关管D极的RCD吸收电路（电阻、电容、二极管）参数异常时，无法有效抑制电压尖峰，需更换耐压更高的二极管（如FR107改用FR307）。
散热改造：对于长期高温工作的电源，可更换为低ESR电解电容、加装散热硅脂或增大散热器面积，必要时增加强制风冷。

预防措施与维修注意事项

强化输入保护：在电源输入端增加交流稳压器或浪涌抑制器（TVS管），避免电网异常损坏电源。
规范维修流程：更换元件时需核对型号、参数（如耐压、电流、容量），焊接后用酒精清洗助焊剂，防止短路。
负载测试：修复后需先接假负载（如灯泡）测试输出电压是否稳定，确认无误后再接入实际负载。
