PCBA维修技术基础是电子制造和设备维护领域的关键技能,涉及对印刷电路板组件（PCBA）的故障诊断、定位与修复，掌握这一技术需要系统学习电子理论、熟悉工具使用、积累实践经验，并遵循规范的操作流程，以确保维修质量与设备可靠性。
PCBA维修的核心前提：理论基础与工具准备
PCBA维修的核心在于理解电路的工作原理,并结合故障现象进行逻辑分析，维修人员需掌握基本的电子知识，包括电路原理、元器件特性（如电阻、电容、电感、二极管、三极管、集成电路等）、焊接工艺及信号流程，数字电路需了解逻辑门、触发器、微控制器的工作机制，模拟电路则需熟悉放大、滤波、振荡等电路的参数与特性。
工具准备是维修的基础,常用工具包括：
- 观察工具：放大镜或显微镜（用于检查焊点、元器件引脚的细微缺陷）、万用表（测量电压、电流、电阻，判断通断）、示波器（观察信号波形，分析电路信号完整性）。
- 焊接工具：恒温电烙铁（温度可控，避免元器件过热）、热风枪（用于拆贴片元器件）、焊锡丝、助焊剂、吸锡器（清除多余焊锡）。
- 辅助工具：镊子（夹取微小元器件）、防静电手环（防止静电击穿敏感元器件）、PCBA测试架（提供稳定的测试环境）、放大镜（辅助观察焊点质量）。
维修环境需满足防静电要求,工作台面铺设防静电垫，工具接地良好，避免因静电导致元器件二次损坏。
PCBA故障诊断的流程与方法
故障诊断是PCBA维修的核心环节,需遵循“先外后内、先易后难、先静态后动态”的原则，逐步缩小故障范围。
故障现象询问与初步检查
维修前需向设备使用者了解故障发生时的现象（如无输出、死机、异响等）、使用环境（温度、湿度、是否受过撞击）及维修历史，初步检查包括观察PCBA外观是否有明显损坏，如元器件烧焦、破裂、虚焊、短路痕迹，或电路板铜箔断裂、腐蚀等。
断电检测

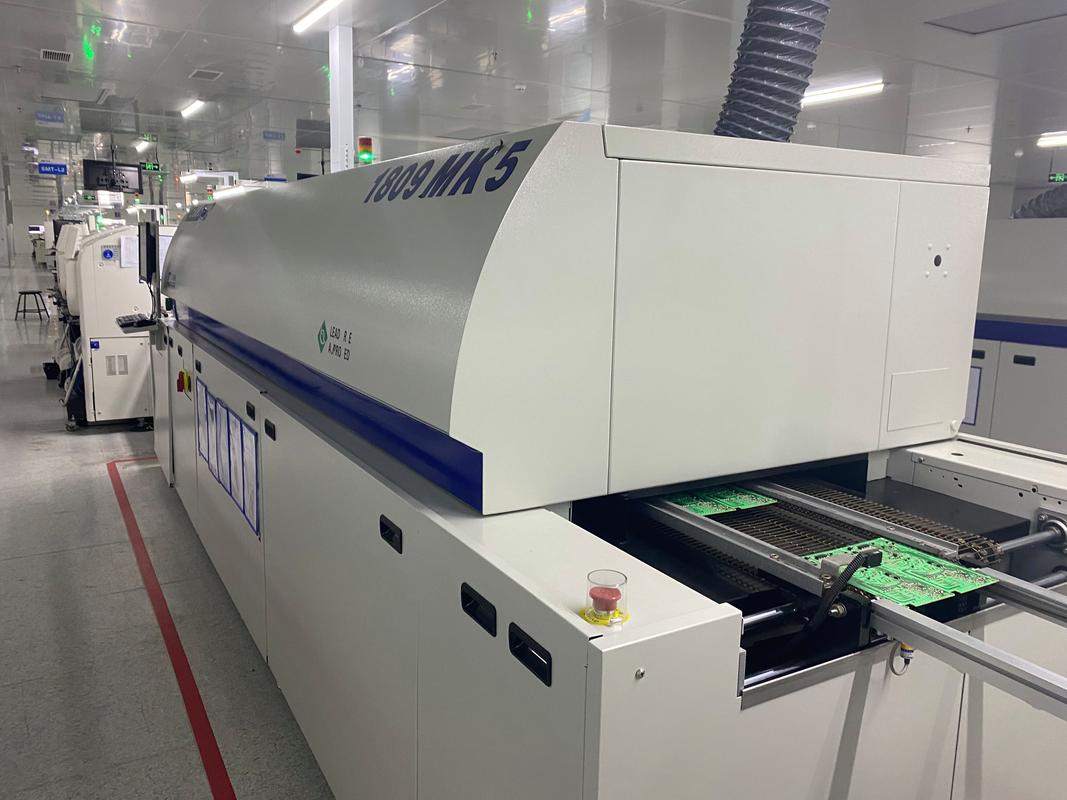

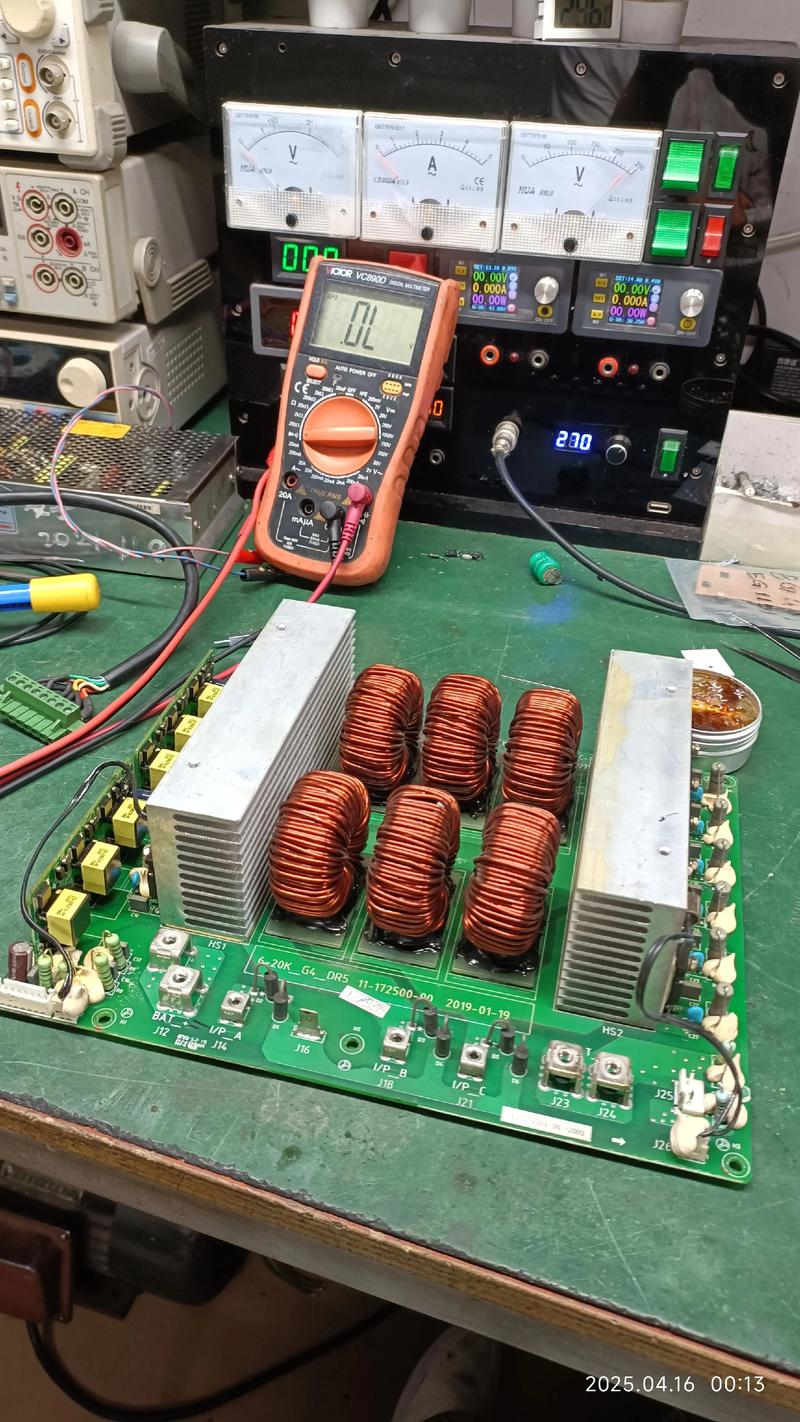

在确认设备断电后,使用万用表进行初步测量：
- 电阻测量：检测电源对地是否短路（排查功率元器件损坏），可疑元器件阻值是否异常（如电阻开路、电容漏电）。
- 二极管档测量：判断二极管、三极管PN结是否正常，集成电路引脚对地阻值是否与正常值差异过大（需参考电路图或同型号正常板对比）。
通电检测（需谨慎操作）
在排除短路风险后,可进行通电测试，重点检测关键节点的电压、电流波形：
- 电压测量：使用万用表测量电源电压（如5V、3.3V）、集成电路供电脚电压是否正常，参考电路图标注的电压值。
- 信号波形测量：用示波器观察时钟信号、数据信号的波形、频率、幅度是否正常，例如微控制器晶振输出波形应为稳定的正弦波或方波。
元器件级故障定位
通过上述步骤定位可疑区域后,需进一步排查单个元器件：
- 目测与嗅觉：观察元器件是否变色、变形，闻到烧焦味则附近元器件可能损坏。
- 替换法：用同型号正常元器件替换可疑元器件（如电容、集成电路），观察故障是否消失。
- 在线测量：对贴片元器件，可使用万用表二极管档测量其在线参数，或借助LCR表测量电容、电感的实际值是否与标称值一致。
电路分析与图纸辅助
若无法通过直观检测定位故障,需结合电路原理图、PCB布局图进行分析，通过追踪信号流向，分析各单元电路的工作条件（如使能信号、复位信号是否正常），逐步锁定故障点，电源电路无输出时，需依次检查整流桥、滤波电容、PWM控制器等元器件。
PCBA焊接与修复技术
故障定位后,需通过焊接或修复手段排除故障，焊接质量直接影响维修后的设备可靠性。
插件元器件焊接
插件元器件（如电解电容、电阻、连接器）的焊接采用电烙铁手工焊接：
- 步骤：清洁焊盘→元器件引脚整形→插入PCB孔位→固定一侧引脚→焊接另一侧（形成焊点）→检查焊点是否光亮、饱满、无虚焊/假焊→剪脚。
- 要点：控制焊接温度（350℃±20℃），避免过热导致焊盘脱落；焊接时间控制在3-5秒内，防止元器件过热损坏。
贴片元器件焊接
贴片元器件（如SOP、QFP封装的集成电路、0402封装的小型阻容）需使用热风枪或专业返修台：
- 热风枪焊接：设置温度（300-350℃）、风量（中低档），对准焊盘均匀加热，待焊锡熔化后用镊子放置元器件，冷却后固定。
- 返修台焊接：针对BGA等高密度封装，需设置精确的温度曲线（预热、焊接、冷却），避免因温差过大导致PCB变形或元器件开裂。
焊后处理与修复
- 焊点检查：用放大镜观察焊点是否有桥连（短路）、拉尖、虚焊等缺陷，必要时用吸锡器或吸锡线清理桥连。
- PCB修复：若焊盘脱落或铜箔断裂，可用导线飞线连接（从焊盘延伸至附近通孔），或使用导电胶、铜箔带修复破损区域。
维修注意事项与质量控制
PCBA维修需遵循规范,避免因操作不当引发二次故障：
- 防静电措施：全程佩戴防静电手环，使用防静电烙铁，避免人体静电或工具静电击穿CMOS等敏感元器件。
- 温度控制：焊接时严格控制温度和时间，避免高温导致元器件性能下降或PCB阻焊层脱落。
- 记录与追溯：记录故障现象、检测步骤、更换元器件型号等信息，便于后续维修经验积累与故障追溯。
- 功能测试：维修完成后需进行全面功能测试，包括通电测试、信号完整性测试、老化测试（连续运行数小时），确保设备恢复正常工作。
相关问答FAQs
问题1：PCBA维修中，如何判断是元器件损坏还是PCB本身故障？
解答：区分元器件故障与PCB故障需通过逐步检测，首先测量元器件引脚对地阻值、在线参数，若异常则替换同型号元器件测试；若替换后故障依旧，则可能是PCB问题（如焊盘脱落、铜箔断裂、内层短路），此时需用万用表通档检测PCB走线是否连通，或借助PCB分层检测设备查看内层线路是否损坏。
问题2：维修时发现多个元器件同时损坏，可能的原因是什么？
解答：多个元器件同时损坏通常与外部应力或电路级故障相关：① 电源异常：如电压过高导致滤波电容、稳压芯片、后级负载元器件烧毁；② 负载短路：如功率器件短路引起供电回路保险丝、限流电阻损坏；③ 环境因素：潮湿导致漏电、高温加速元器件老化；④ 设计缺陷：如散热不足、元器件参数余量过小，长期工作下批量失效，需优先排查电源与负载电路，避免仅更换元器件而忽略根本故障原因。
