东芝42c3000c维修图哪里找？-晟辉智能制造

网络上几乎不可能找到官方、完整的“维修图纸”（电路原理图、位置图、爆炸图等），因为这些是制造商的内部技术文件，通常不会对外公开，我们可以通过维修手册、技术论坛、拆解视频和经验分享来获取足够的信息来进行维修。

（图片来源网络，侵删）

以下是我为您整理的维修相关资料、步骤和常见故障分析，希望能帮助您解决问题。

核心维修资料来源

您可以通过以下渠道寻找关键信息：

维修手册:
- 重要性： 这是维修的“圣经”，它包含了详细的电路原理图、各测试点电压、故障代码、维修流程和拆卸步骤。
- 如何获取： 在一些专业的电子维修论坛或二手资料网站上，有时可以找到由维修人员分享的扫描版PDF，您可以尝试搜索关键词：“东芝 42C3000C 维修手册 PDF” 或 “Toshiba 42C3000C service manual”。
拆解视频:
（图片来源网络，侵删）
- 重要性： 对于动手能力不强的新手，视频教程至关重要，它能直观地教您如何安全地拆开电视外壳，断开排线，以及更换零件。
- 推荐平台： 在 YouTube 或国内的 Bilibili 上搜索 “东芝 42C3000C 拆解” 或 “Toshiba 42C3000C disassembly”，虽然不一定能找到完全对应型号的视频，但同系列（如 C3000 系列）的拆解方法是通用的。
技术论坛和社区:
- 重要性： 这里聚集了大量专业维修人员和资深爱好者，可以找到别人遇到过的相同故障和解决方案。
- 推荐论坛：
  - 国内： “维修吧”、“家电维修论坛”、“迅维网”，在这些论坛的东芝版块搜索 “42C3000C”，可能会有惊喜。
  - 国外： Badcaps.net、AVSForum，英文论坛上关于老款日系电视的讨论很多。
零件供应商:
- 重要性： 当您确定需要更换某个部件时，需要知道零件号。

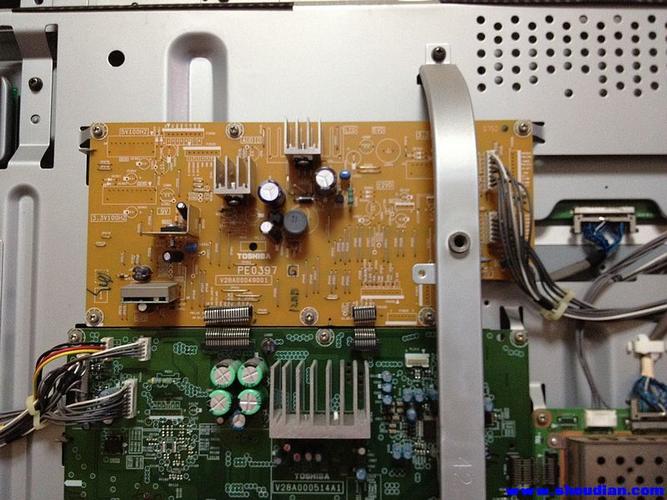

- 如何查找： 拆开电视背板，在主板、电源板、高压板（Inverter Board）等主要电路板上，通常会印有型号和零件号，主板上可能标有 LJ44-00101A 或类似字样，拿着这个零件号去淘宝、eBay 或专门的电子元件网站搜索，可以找到替换件。

42C3000C 常见故障与维修思路

这款电视是经典的CCFL背光液晶电视,故障点相对集中。

故障现象 1：不开机，指示灯不亮

可能原因：
1. 电源问题： 电源板故障（最常见），内部电容鼓包、炸裂、保险丝熔断等。
2. 电源线或插座问题： 检查电源线是否插好，插座是否有电。
3. 开关按键失灵： 遥控器和本机按键都试一下。
维修思路：
1. 安全第一！ 断开电源，拆开电视后盖。
2. 找到电源板,观察上面是否有明显烧毁的元件、鼓包的电容（顶部不平或有油渍）。
3. 如果有维修经验,可以用万用表测量电源板的输出电压（如 +5V, +12V, +24V）是否正常。
4. 新手建议： 电源板是故障高发区，且维修难度较大，直接在淘宝上搜索 “东芝 42C3000C 电源板” 或根据板子上的型号购买一块新的替换，成本通常在100-200元，是最快、最省心的方法。

故障现象 2：不开机，但红色或黄色指示灯亮，并且闪烁

可能原因：
- 这是 “保护模式” 的典型表现，电视检测到内部有故障（通常是背光或主板问题），为了防止损坏更多元件，自动进入保护状态。
- 最常见的罪魁祸首是背光驱动板（高压板/Inverter Board）。
- 主板故障。
维修思路：
1. “黑屏/白屏”测试法：
  - 在一个黑暗的房间里,打开电视，仔细看屏幕，如果能看到非常暗淡的图像，那基本可以确定是 背光驱动板 或灯管的问题。
  - 如果屏幕漆黑一片,什么也看不到，那可能是主板或电源板的问题。
2. 检查背光驱动板：
  - 拆下电视,找到背光驱动板（通常在屏幕的上下边缘，连接着灯管）。
  - 观察板上是否有电容鼓包。
  - 如果有维修经验,可以通电（注意安全！）测量其输出端是否有高压输出，没有示波器可以用绝缘的螺丝刀靠近高压线端，看是否有微弱的电火花（此方法有风险，不推荐新手尝试）。
3. 替换法排查：
  - 这是最有效的方法,如果怀疑是背光驱动板，直接购买一块同型号的进行替换，如果电视恢复正常，说明旧板子坏了。
  - 如果换了背光驱动板还是不行,那很可能是主板的问题，可以尝试更换主板或找专业维修人员刷机/维修。

故障现象 3：图像正常，但屏幕一侧或局部出现“竖线”、“横线”、“色块”或“亮/暗块”

可能原因：
1. 屏幕本身损坏（T-CON板或液晶屏）： 这是最坏的情况。
2. T-CON板故障： T-CON板是屏幕的“驱动板”，负责控制每个像素点的显示，它出故障会导致上述现象。
维修思路：
1. 先排除信号源问题： 换个机顶盒或游戏机，看问题是否依旧。
2. 观察故障特征：
  - 如果是细密的、固定的竖线或色块，并且位置不随图像内容变化，很可能是 T-CON板 坏了。
  - 如果是较大面积的、不规则的亮斑或暗斑，那基本可以确定是 液晶屏 本身的物理损坏，无法修复，只能更换屏幕（成本极高，不如换新电视）。
3. T-CON板维修/更换：
  - T-CON板通常在屏幕的下方，通过一个扁平的排线与主屏幕连接。
  - 可以尝试在淘宝上搜索 “东芝 42C3000C T-CON板” 或根据板子上的型号进行更换，更换成本相对较低。

故障现象 4：图像正常，但背光一闪一闪或亮度不均

可能原因：
1. 背光驱动板（高压板）老化。
2. 其中一根或几根CCFL灯管老化或损坏。
维修思路：
1. 优先怀疑 背光驱动板，因为它是控制所有灯管的，故障概率更高。
2. 如果是单侧灯管不亮或闪烁,也可能是该侧的灯管问题，更换灯管需要专业的技术和工具（高压逆变器），难度较大，通常建议直接更换整个背光驱动板。

安全须知（非常重要！）

断电操作： 在进行任何拆解和检查前，务必拔掉电视的电源线。
高压危险： 液晶电视内部，特别是背光部分，即使断电后，大容量的电容中仍可能储存着足以致命的高压，非专业人员不要尝试测量或触碰背光部分的高压线。
防静电： 维修主板等精密元件时，最好佩戴防静电手环，防止静电损坏芯片。
保留外壳： 拆卸时注意螺丝和卡扣的位置，避免损坏外壳，安装时确保所有螺丝都已拧紧，内部没有异物。

对于东芝 42C3000C 这款老电视，维修的核心在于 “诊断” 和 “替换”。

（图片来源网络，侵删）

不开机/指示灯闪： 先查电源板，再查背光驱动板和主板。
图像异常（竖线、色块）： 先查T-CON板，再查屏幕本身。
背光问题： 优先怀疑背光驱动板。

希望这份详细的
