工装夹具是机械加工、装配等生产过程中不可或缺的工艺装备，其精度和可靠性直接关系到产品质量、生产效率及生产安全，然而在实际使用中，夹具常因磨损、变形、操作不当等因素发生故障，需通过系统分析定位故障原因，并采取针对性维修措施，以恢复其功能。
（图片来源网络，侵删）
工装夹具常见故障类型及原因分析
工装夹具的故障表现多样,可归纳为定位失效、夹紧不可靠、导向偏差、结构损坏等几类，具体原因需结合使用场景和结构特点综合判断。
定位失效
定位失效是夹具最常见故障,表现为工件定位偏移、重复定位精度差，主要原因包括：
- 定位元件磨损：如V形块、定位销长期使用后出现尺寸变化或表面划伤，导致定位间隙增大；
- 定位基准误差：工件定位面本身存在毛刺、变形或尺寸公差超差，或夹具安装基准面与机床工作台贴合不良；
- 夹具刚度不足：在切削力作用下，夹具产生弹性变形，导致定位位置偏移。
夹紧不可靠
夹紧力不足或波动会导致工件松动,引发加工尺寸超差，常见原因有：
- 夹紧机构故障：夹紧螺栓松动、弹簧疲劳失效、液压/气动系统压力不足或泄漏；
- 夹紧点设计不合理：夹紧力作用点偏离加工区域，或未克服工件切削力产生的颠覆力矩；
- 接触面磨损：压板、夹爪与工件接触面磨损后，摩擦系数降低，夹紧力衰减。
导向与对中偏差
具有导向功能的夹具（如钻模、镗模）易出现导向偏差，原因包括：

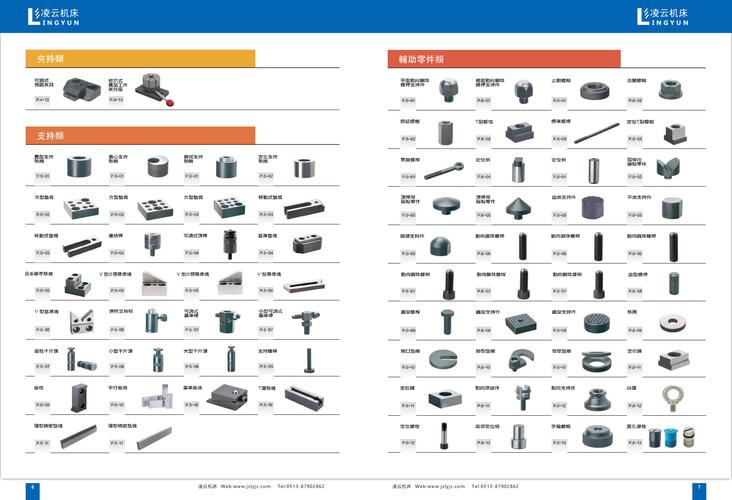

（图片来源网络，侵删）
- 导向套磨损：钻套、镗套内径因频繁使用出现椭圆或锥度，导致刀具晃动；
- 导向间隙过大：刀具与导向套间隙超过设计值，影响加工位置精度；
- 夹具安装误差：夹具在机床上的安装基准未找正，或定位键与机床T型槽配合松动。
结构损坏与变形
夹具本体或关键部件的损坏通常由外力或疲劳引起,如：
- 过载使用：切削力超出夹具设计承载能力，导致夹具体开裂、变形；
- 碰撞损伤：工件或机床部件与夹具发生碰撞，造成定位面、夹紧机构损坏；
- 热变形：在高速切削或连续工作条件下，夹具因温度升高产生热变形，影响精度。
工装夹具故障诊断流程
故障诊断需遵循“从外到内、从简到繁”的原则，结合感官检查、仪器测量和逻辑分析逐步定位问题。
- 初步检查：观察夹具外观是否有明显损伤（如裂纹、变形）、松动部件（如螺栓、销钉），并了解操作人员故障发生时的异常现象（如异响、工件松动）。
- 精度检测：使用百分表、激光干涉仪等工具测量关键尺寸（如定位销间距、导向套同轴度），与设计值对比，判断偏差范围。
- 功能测试：模拟加工状态，检查夹紧力是否稳定、定位是否重复可靠，对气动/液压夹具需检测压力、流量等参数。
- 拆解分析：对疑似故障部件（如定位元件、夹紧机构）进行拆解，检查磨损痕迹、裂纹或内部零件失效情况。
工装夹具维修措施与预防策略
维修措施
针对不同故障类型,维修方法如下表所示：
| 故障类型 | 维修方法 |
|---|---|
| 定位元件磨损 | 修复定位面（如堆焊后重新加工）、更换定位销或调整定位块间隙，恢复定位精度。 |
| 夹紧机构失效 | 更换失效弹簧、修复液压/气动系统泄漏、重新校准夹紧力，确保夹紧稳定。 |
| 导向套磨损 | 更换导向套、调整刀具与导向套的配合间隙（一般为0.01-0.02mm），避免过大间隙。 |
| 夹具体变形 | 校直变形部位、加固薄弱结构，严重变形时需更换夹具体。 |
| 精度超差 | 重新修磨定位基准面、调整定位元件位置，通过研磨、刮削恢复几何精度。 |
预防策略
- 规范操作：制定夹具使用规程，避免超负荷加工、野蛮装夹；
- 定期维护：建立夹具保养台账，定期检查紧固件、润滑运动部件、更换易损件；
- 改进设计：针对易磨损部位采用耐磨材料（如硬质合金涂层），优化夹紧点布局，提高夹具刚度；
- 培训操作人员：加强夹具使用培训，提升对异常现象的判断能力。
相关问答FAQs
Q1：工装夹具定位销频繁磨损，如何延长其使用寿命？
A1：定位销磨损多因材料硬度不足或润滑不良，可通过以下措施解决：①选用高硬度材料（如T10A、GCr15）并进行热处理；②在定位销表面增加润滑（如涂抹二硫化钼）；③设计可更换式定位套，磨损后直接更换而不影响夹具体；④优化工件定位面粗糙度，避免毛刺划伤定位销。
Q2：气动夹具夹紧力不稳定，如何排查原因？
A2：气动夹紧力不稳定通常由气源、管路或夹紧机构故障导致，排查步骤：①检查气源压力是否稳定（正常范围0.4-0.6MPa）；②检测气管是否泄漏、电磁阀是否卡滞；③测试气缸密封圈是否老化，必要时更换；④校准减压阀，确保输出压力恒定；⑤检查夹紧机构是否有机械卡阻，确保活塞运动顺畅。
