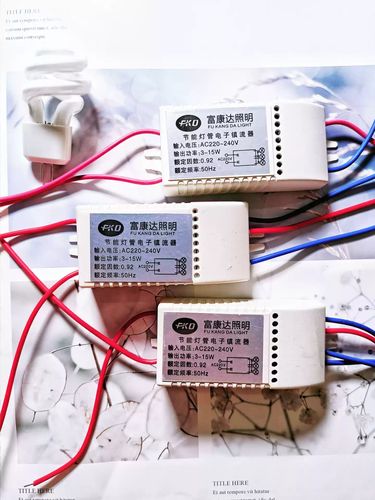

节能灯电子镇流器的维修是一项需要结合理论知识与实践操作的工作,其核心在于通过系统性的故障排查与精准的元件替换，恢复电路的正常功能，电子镇流器作为节能灯的核心驱动部件，主要由整流滤波电路、高频振荡电路、谐振启动电路和保护电路组成，各部分协同工作以实现将工频交流电转换为高频交流电并稳定点亮灯管的目的，维修过程中，需遵循安全规范，首先断开电源并利用电容放电工具释放滤波电容中的残余电荷，避免触电风险。
故障现象与初步判断
电子镇流器的常见故障现象包括灯管不亮、闪烁、启动困难、异常噪音或烧焦异味等，不同现象往往指向不同的故障部位，需通过观察法、测量法逐步排查，灯管完全不亮且无任何声响，可能是电源输入回路或振荡电路故障；若灯管两端发红但无法点亮，多谐振电容或启辉元件异常；伴随焦糊味则需重点检查功率元件是否过热损坏。

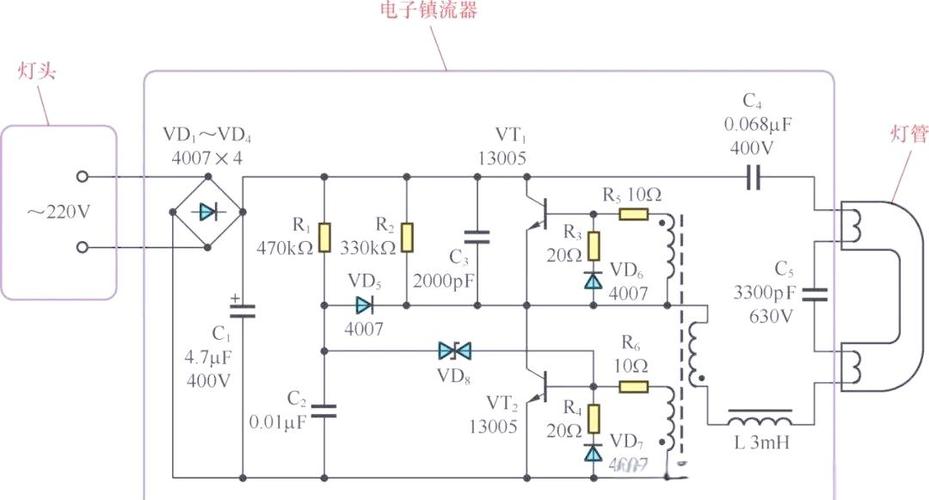

关键电路模块的维修要点
整流滤波电路
该电路由桥式整流堆和滤波电容构成,作用是将220V交流电转换为300V左右的直流电，故障时，可通过万用表检测整流堆的正反向电阻，若短路或开路需更换同型号整流堆（如DB107）；滤波电容鼓包、漏液或容量下降（可用电容表测量）会导致直流电压不稳，需更换耐压值400V以上、容量匹配的电解电容（常见规格如4.7μF/400V、10μF/450V）。
高频振荡电路
振荡电路通常由三极管（如MJE13005、2SC2655）、高频变压器、电阻电容等组成，是产生高频电流的核心，故障表现为三极管击穿（需同时检查基极偏置电阻是否开路）、变压器绕组短路（用万用表电阻档检测各绕组阻值，正常时初级绕组几十至几百欧，次级几欧至几十欧）或谐振电容（如C3、C5）失效，更换三极管时需注意其耐压值（Vceo≥400V）和功率，并检查周边驱动电阻是否变值。
谐振启动电路
该电路由谐振电容（如C1、C2）和电感（如L1）组成，用于产生高压启动灯管，若电容失效（容值减小或短路）或电感开路，会导致灯管无法启动，维修时需用万用表或LCR电桥检测电容容值和电感通断，谐振电容通常为金属化薄膜电容（如102J、223J），耐压值需≥630V。
保护电路
包含过流、过压保护元件（如NTC热敏电阻、压敏电阻、保险管），NTC常温下阻值约10-100Ω，若开路或阻值异常需更换；压敏电阻（如471K）击穿后会出现裂痕，需同规格替换；保险管熔断需先排查后级短路故障，再更换同电流保险管（常见规格为0.5A、1A、1.25A）。
维修流程与注意事项
维修步骤应遵循“先易后难、先外后内”原则：首先检查电源线、灯管接触是否良好，观察元件有无明显烧毁、鼓包；断电后测量输入端电阻，若短路则重点检查整流堆、滤波电容及功率三极管；若输入端正常，则逐级检测振荡电路各点电压（如三极管基极、集电极电压），焊接元件时需使用恒温烙铁，避免高温损坏周边元件，更换功率元件后需确保散热片安装牢固。
常见元件代换参考
| 故障元件 | 常见规格 | 代换注意事项 |
|---|---|---|
| 整流堆 | DB107、GBU4J | 耐压值≥600V，电流≥1A |
| 功率三极管 | MJE13005、2SC2655 | 注意引脚排列，需配散热片 |
| 滤波电容 | 7μF/400V、10μF/450V | 容量误差≤±20%，耐压值≥1.5倍输入电压 |
| 谐振电容 | 102J（1nF）、223J（22nF） | 金属化薄膜电容，耐压≥630V |
| 保险管 | 5A/250V、1A/250V | 需匹配电流，不可盲目加大容量 |
维修后的测试
维修完成后,需在隔离变压器（或串联灯泡限流）条件下通电测试，避免二次损坏，观察灯管启动是否顺畅，有无闪烁或异响，测量输出电压（正常为50-100kHz高频交流电压，幅值约500-800V），若正常，可装入灯管进行满载测试，确保稳定工作30分钟以上。
相关问答FAQs
Q1：电子镇流器通电后立即烧保险管，是什么原因？
A：通常是由于后级电路存在短路故障，常见原因包括整流堆击穿、滤波电容短路、功率三极管ce极击穿或高频变压器初级绕组短路，维修时需断电后用万用表电阻档检测上述元件，找到短路点并更换损坏元件，切勿盲目加大保险管电流，以免扩大故障范围。
Q2：节能灯闪烁且启动困难，如何判断是镇流器问题还是灯管问题？
A：可通过替换法判断：将已知正常的灯管接入疑似故障的镇流器，若灯管正常点亮，则说明原灯管老化或损坏（如灯管两端发黑、灯丝断开）；若更换灯管后仍闪烁，则故障在镇流器，重点检查谐振电容容量是否下降、启辉元件性能是否不良或三极管特性变差。
