液晶显示器维修技能实训是培养电子维修技术人员实践能力的重要环节，通过系统化的理论学习和动手操作，学员能够掌握液晶显示器的结构原理、故障诊断方法和维修技巧，为从事电子设备维修工作奠定坚实基础，实训过程通常分为基础知识学习、故障分析与诊断、动手拆装与维修、仪器使用与检测等模块，注重理论与实践的结合,强调安全规范和操作流程的严谨性。
在实训初期，学员首先需要学习液晶显示器的基本结构和工作原理，液晶显示器主要由显示面板、驱动板（主板）、电源板、高压板（背光驱动）、按键板等部分组成，显示面板是核心部件，包括液晶分子层、彩色滤光片、TFT薄膜晶体管阵列等，通过电压控制液晶分子的转动来调节光线透过率，实现图像显示，驱动板负责处理输入的视频信号，将其转换为面板能够识别的控制信号和驱动数据，电源板将外部交流电转换为显示器各模块所需的直流电压，如+12V、+5V、+3.3V等，高压板则为背光模组提供高压交流电，驱动LED灯条或CCFL灯管发光，形成背光光源，学员需通过电路图和实物对照，熟悉各部件的功能、接口定义及信号流向,为后续故障分析打下理论基础。
故障分析与诊断是实训的核心环节，学员需要掌握常见故障现象的分类，如黑屏、白屏、花屏、色彩异常、亮度不均、无法开机等，并学习对应的诊断流程，对于“黑屏”故障，首先检查电源指示灯是否亮起，判断电源板是否工作正常；若指示灯亮但屏幕无显示，则可能是高压板或背光模组故障，可通过短接高压板输出接口或测量电压进一步排查；若指示灯不亮，则需重点检查电源板的输入电路、保险管、开关管等元件，对于“花屏”或“图像异常”故障，通常与驱动板或显示面板相关，需观察开机画面是否正常，检查驱动板的输出信号是否稳定，必要时替换驱动板进行测试，实训中，学员会使用万用表、示波器、信号发生器等工具，测量关键点的电压、波形和电阻值，通过对比正常值与实测值，定位故障元件，使用万用表测量电源板各路输出电压是否正常，使用示波器观察驱动板输出的LVDS信号是否完整,这些操作能够帮助学员快速准确地找到故障点。

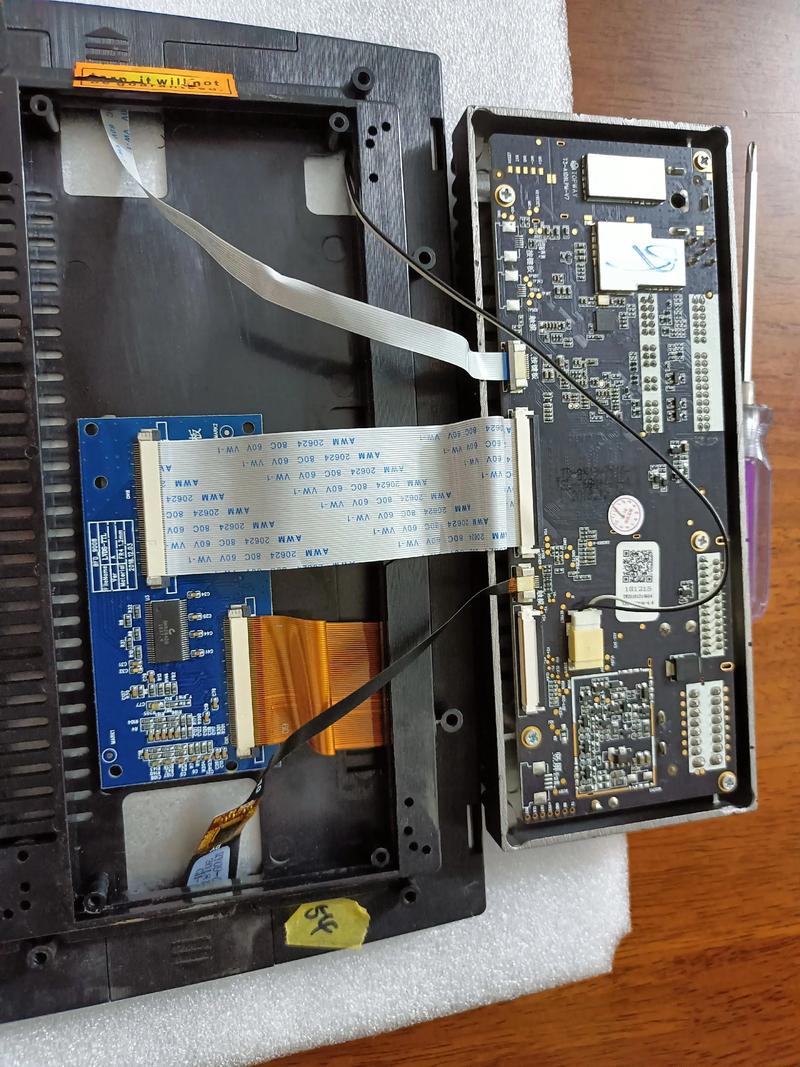

动手拆装与维修技能的培养是实训的重点内容，学员需要严格按照操作规范进行显示器的拆解和组装，避免因操作不当造成二次损坏，拆解前，务必切断电源并释放静电，使用防静电手环和绝缘工具，拆解顺序一般为：先拆除后盖螺丝，分离电源板、高压板、驱动板等组件，再小心拆卸显示模组的固定螺丝和排线，在维修过程中，常见的故障元件包括电源板的保险管、滤波电容、开关管，高压板的MOS管、变压器，驱动板的MCU、存储芯片，以及显示面板的驱动芯片和排线等，电源板常见的故障是保险管熔断，通常由整流桥、开关管击穿引起，需更换同型号元件并进行焊接修复；高压板故障多表现为背光不亮，可通过测量输出电压和灯条电阻判断，更换损坏的高压板或灯条即可解决问题，学员需熟练掌握电烙铁、热风枪等焊接工具的使用技巧，特别是对贴片元件的焊接和拆卸，要求焊点光滑、无虚焊、无短路，同时注意散热,避免损坏周边元件。
仪器使用与检测能力的训练贯穿整个实训过程，万用表是最基本的检测工具，用于测量电压、电流、电阻等参数，判断电路通断和元件好坏，测量二极管、三极管的极性是否正常，电容是否漏电或短路，示波器用于观察信号波形，如驱动板的LVDS信号、时钟信号，判断信号是否畸变或丢失，信号发生器可模拟视频信号输入，用于测试显示器的显示功能是否正常，学员还需学习编程器的使用，对驱动板的存储芯片进行固件刷写，修复因程序错误导致的故障，实训中，通过设置典型故障案例，让学员独立完成从故障现象分析到仪器检测、元件更换、功能测试的全过程,提升解决实际问题的能力。
安全规范是实训中必须严格遵守的原则，液晶显示器内部存在高压部件，特别是电源板和高压板，在未断电的情况下触碰可能导致触电危险，实训前必须强调安全操作规程，如断电后等待电容放电、使用绝缘工具、避免带电操作等，注意静电防护，人体静电可能击穿精密元件，需保持工作环境湿度适宜，使用防静电设备，在拆装过程中，轻拿轻放，避免碰撞显示面板,防止液晶泄漏造成面板报废。
通过系统的实训，学员能够逐步掌握液晶显示器的维修技能，从理论认知到实践操作，再到故障排除，形成完整的知识体系和动手能力，实训过程中，学员需不断总结经验，积累故障案例，提升分析和解决问题的效率,为未来从事电子维修工作做好充分准备。
相关问答FAQs
Q1：液晶显示器出现“白屏”故障，应如何排查？
A：白屏故障通常是由于显示面板驱动电路或数据线问题导致，排查步骤如下：
- 检查驱动板与显示面板的排线是否松动或氧化，重新插拔或清洁排线接口；
- 测量驱动板输出的LVDS电压是否正常（一般为3.3V或5V），若电压异常，可能是驱动板故障；
- 若驱动板输出正常，则可能是显示面板的TFT驱动芯片损坏或液晶屏本身故障，需更换显示面板进一步确认。
Q2：维修液晶显示器电源板时，需要注意哪些安全问题？
A：电源板是高压部件，维修时需特别注意：
- 断电后等待10-15分钟，让滤波电容充分放电，避免残留电压触电；
- 使用绝缘工具（如防静电螺丝刀、绝缘镊子），避免身体直接接触电路板元件；
- 测量电压时，选择合适的万用表档位，防止误操作损坏仪表或电路；
- 更换元件时，确保使用同型号或参数兼容的元件，特别是高压电容和开关管,避免因参数不匹配引发二次故障。
