万用表电阻档电路维修是电子维修中常见且重要的技能，掌握其原理和故障排查方法能有效提升维修效率，万用表电阻档的核心是通过内部电路提供稳定的测试电流，并通过测量被测电阻上的电压降来计算电阻值，其电路通常包括基准电压源、恒流源、量程切换电路、模数转换器（数字万用表）或表头驱动电路（指针万用表）等部分，维修时需遵循从简到繁、分段排查的原则,结合原理图和实测数据逐步定位故障点。
维修前需明确电阻档的工作原理，以数字万用表为例，电阻档通常采用恒流源法，当选择不同量程时，恒流源输出不同大小的测试电流，电流流经被测电阻Rx后，在Rx上产生电压降Ux，该电压送入ADC转换为数字显示，显示值即为Rx的阻值（Ux/I=Rx），若电阻档无反应、示值异常或蜂鸣档失效，需重点检查恒流源电路、量程切换开关、基准电压及ADC部分，指针万用表则通过表头显示电流大小，电阻档需内置电池提供工作电压，通过分流电阻调整不同量程的电流比例，维修时需检查电池电压、表头线圈及分流电阻是否正常。

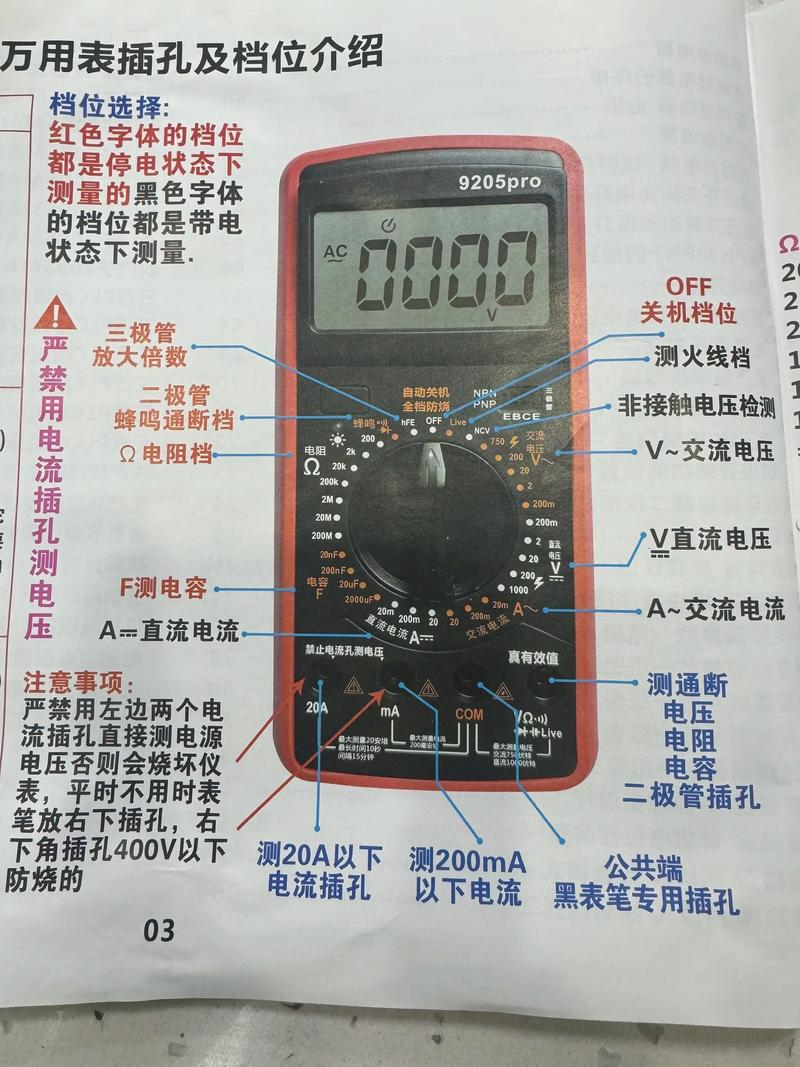

维修第一步是外观检查与初步测试，观察万用表表笔、接线柱是否松动，电池电量是否充足（指针表需确认电池电压无显著下降，数字表需检查电池低电量提示），量程开关是否接触良好，随后进行简单测试：将两表笔短接，正常情况下电阻档应显示接近0Ω（蜂鸣档会发声），若显示“OL”或“1”（溢出），可能是表笔断路或恒流源故障；若显示固定大值或无反应，需进一步检查内部电路，若短接正常但测量电阻时示值偏差大,可能是基准电压漂移或校准电路问题。
接下来需分段排查电路故障，以数字万用表为例，重点检查恒流源电路，通常由运算放大器、三极管和基准电压源组成，使用万用表电压档测量运算放大器同相输入端和反相输入端的电压，正常情况下两者应相等（虚短），若电压差异过大，可能是运算放大器损坏或外围元件异常，测量三极管各极电压，判断其是否工作在放大区，若c-e极电压接近饱和压降或无电压，可能是三极管击穿或偏置电阻开路，基准电压源（如TL431）的输出电压是否稳定（通常为2.5V或1.25V），若电压异常，需检查基准源及其外围电路，量程切换电路（通常由模拟开关或继电器组成）的切换信号是否正常，可用示波器观察控制端的波形，若切换信号缺失，可能导致量程无法切换或固定显示某一量程值，对于指针万用表，重点检查电池电压、表头线圈是否断路、分流电阻是否变值或烧毁,可通过测量表头内阻和各档总电阻判断。
若恒流源电路正常但电阻档仍异常，需检查ADC部分（数字表）或表头驱动电路（指针表），数字表ADC的基准电压输入端和模拟信号输入端电压是否正常，若模拟输入端电压恒为0，可能是输入电阻开路或保护电路损坏，指针表则需检查表头并联的调整电位器，确保机械调零和电气调零正常，若表头无偏转,可能是表头线圈断路或游丝卡住。

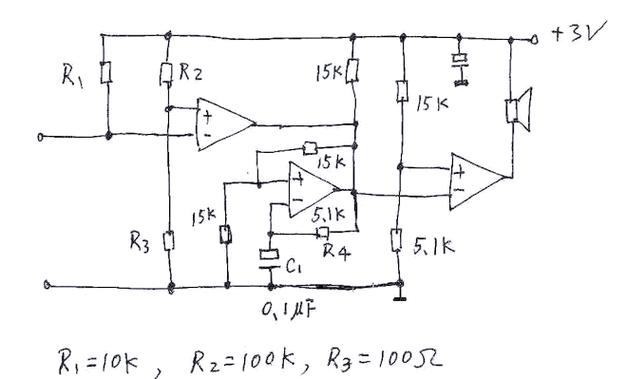

对于常见故障，可总结如下：①电阻档无显示：检查电池、保险管（部分万用表设有电阻档保险）、量程开关接触点及电源电路；②示值偏大：可能是基准电压下降、恒流源输出电流减小或分流电阻变大（指针表）；③示值不稳定：检查量程开关接触电阻、恒流源电路中电容是否漏电或虚焊；④蜂鸣档不响：检查蜂鸣驱动电路、压电陶瓷蜂鸣器及限流电阻是否正常，维修时需注意安全，先断开电源，避免测量时误触高压部分，更换元件时需选用相同参数的元器件，特别是基准电压源、三极管等关键元件。
相关问答FAQs：
-
问：数字万用表电阻档短接时显示“OL”，但电压档正常，可能是什么原因？
答：这种情况通常与电阻档专用电路有关，首先检查电阻档的恒流源电路，如运算放大器、三极管是否损坏，基准电压源是否正常输出，其次检查量程切换开关的电阻档触点是否氧化或接触不良，导致恒流源无法工作，部分万用表电阻档设有独立保险管，若保险熔断也会导致该故障，需检查并更换同规格保险管。 -
问：指针万用表电阻档各量程示值均偏大，且调零无效，如何处理？
答：指针万用表电阻档示值偏大且调零无效，多为电池电量不足或内部电路接触不良，首先更换新电池，确保电池电压达到标称值（如9V或1.5V），若仍异常，需检查表头机械调零螺钉是否松动，以及电气调零电位器是否损坏或接触不良，检查分流电阻是否变值或开路，特别是高阻值量程的分流电阻，若阻值增大会导致示值偏大,需用万用表测量并更换同规格电阻。
