第一部分：准备工作与心态
在打开手册之前,请确保您已经具备了以下条件，这决定了维修的效率和安全性。
（图片来源网络，侵删）
安全第一，永远是第一位！
- 断电操作： 在进行任何内部检查或维修前，必须拔掉电视的电源插头，对于液晶电视，即使断电，背光驱动板上的大容量电容中仍可能存有高压电，需等待数分钟或对其进行放电操作。
- 防静电措施： 维修电子元件，特别是精密的主板和逻辑板，极易受静电损坏，请务必佩戴防静电手环，并确保手环良好接地。
- 使用隔离变压器： 对于有经验的维修人员，建议使用隔离变压器，它能有效防止因电视电源火线与地线短路而导致的触电风险。
工具准备
- 基础工具： 十字和一字螺丝刀套装、镊子、尖嘴钳。
- 测量工具： 万用表（必备）、示波器（高级维修，用于观察信号波形）。
- 辅助工具： 电烙铁和焊锡丝（用于更换元件）、热风枪（用于拆焊芯片）、吸锡器、放大镜（观察细小焊点和元件）。
信息收集
在阅读手册前,请准备好您的电视信息：
- 完整型号：
TCL 55P615或55Q10G，型号通常在电视背面的标签上。这是找到对应维修手册的最关键信息。 - 故障现象： 清晰地描述问题，不开机”、“无图像有声音”、“屏幕竖线”、“花屏”等。
第二部分：TCL维修手册的结构与导航
TCL的官方维修手册（通常为PDF格式）结构清晰，一般包含以下几个核心章节，学会快速定位这些章节是高效维修的关键。
安全须知
- 强调高压危险、防止电击、防止火灾等警告。
- 作用： 必须首先阅读，了解所有潜在危险，这部分内容具有法律和道德上的约束力。
目录
- 手册的索引，列出了所有章节和标题。
- 作用： 快速找到您需要的信息，如特定电路图、部件列表等。
故障代码表
- 列出电视通过指示灯闪烁或屏幕显示的错误代码及其含义。
- 作用： 这是故障诊断的“金钥匙”！ 当电视出现故障时，首先要观察是否有指示灯闪烁或屏幕显示代码。
E001可能代表“2.3V电源异常”，根据代码，您可以迅速定位到问题电源模块。
故障诊断流程图
- 以流程图的形式，针对常见故障（如不开机、无图像等）提供一步步的检查逻辑。
- 作用： 像一个“决策树”，引导您从现象出发，通过测量关键点电压，逐步缩小故障范围，这是维修的“路标”。
整机分解图与部件列表
- 分解图： 清晰地展示了电视所有部件的安装位置和拆卸顺序。
- 部件列表： 列出了所有部件的编号、名称、型号和数量。
- 作用：
- 帮助您识别不认识的元器件。
- 确定需要更换的零件型号。
- 指导您如何正确地拆装电视,避免损坏外壳或排线。
电路图
- 这是维修手册的核心和灵魂，通常包含多张图纸，如：
- 电源板电路图： 显示交流输入、PFC（功率因数校正）、各路直流电压（如12V, 5V, 24V, 90V, 180V等）的产生和控制。
- 主板/信号板电路图： 显示信号接收（高频头）、解码、处理（如Mstar或MSD芯片）、视频输出等部分。
- 背光板/高压板电路图： 控制背光LED灯条的点亮和亮度调节。
- 逻辑板/TCON板电路图： 控制液晶屏的行列驱动信号，决定图像的显示。
- 作用： 帮助您理解信号和电流的走向，是测量电压、波形，判断故障点的根本依据。
调试与软件
- 包含进入工厂模式的指令、软件升级方法、白平衡/色彩校准步骤等。
- 作用：
- 工厂模式： 用于测试屏幕、背光，查看内部调试信息，甚至修复一些软件故障。
- 软件升级： 当故障由软件bug引起时，升级固件是解决方案。
第三部分：核心内容解读实战
假设您的故障是 “电视不开机，指示灯也不亮”。
第一步：使用故障代码和诊断流程图
- 观察现象： 指示灯不亮。
- 查手册： 翻到“故障诊断流程图”中“不开机”的部分。
- 跟随流程：
- 流程图的第一步通常是：“测量电源板输出接口的各路电压是否正常？”
- 这告诉您,问题的根源很可能在电源板。
第二步：研究电路图和部件列表

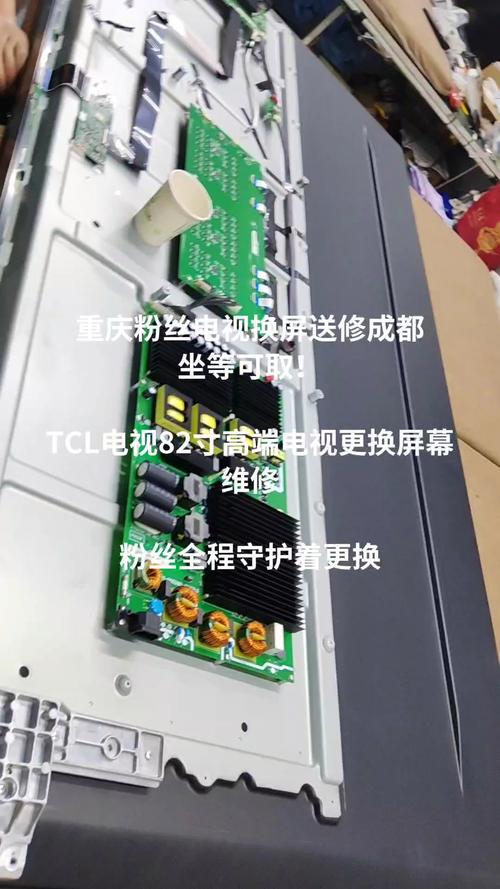

- 定位电源板： 在“整机分解图”中找到电源板的位置。
- 找到电源板电路图： 手册中会有单独一张电源板的电路图。
- 关键点识别： 在电路图上找到几个关键测试点：
- AC输入端： 保险丝、热敏电阻、整流桥，这是最容易损坏的元件之一。
- PFC输出端： 通常是一个大电感后面，电压理论上应为+BUS电压（如380V）。
- 各路直流输出端： 如
+12V,+5V_STB(待机5V) 等。+5V_STB是待机电压，只要这个电压正常，说明电源板的待机电路是好的。
第三步：动手测量与判断
- 断电并放电： 拔掉电源线，等待几分钟。
- 测量保险丝： 用万用表的电阻档（二极管档）测量电源板输入端的保险丝，如果开路（电阻无穷大），说明后级电路有严重短路。
- 测量关键点电压：
- 如果保险丝完好,重新通电（注意安全！），测量
+5V_STB是否有输出。 +5V_STB正常，说明电源板的待机部分工作正常，问题可能在主板或系统控制部分。+5V_STB无输出，问题就在电源板的待机电路，根据电路图，沿着+5V_STB的产生路径（如从变压器次级 -> 整流二极管 -> 稳压IC -> 输出），测量前级电压，一步步排查是哪个元件损坏（如稳压IC、次级整流二极管等）。
- 如果保险丝完好,重新通电（注意安全！），测量
第四步：查阅部件列表更换零件
- 确定损坏元件： 通过测量，发现是电源板上的一个稳压IC（型号如
TNYxxx）损坏。 - 查阅部件列表： 在列表中找到该IC的型号。
- 采购与更换： 购买完全相同型号的IC，用电烙铁将其焊下，换上新的。
第四部分：阅读技巧与注意事项
- 从现象到本质： 始终从故障现象出发，利用手册的流程图引导，而不是漫无目的地测量。
- 先易后难： 先检查保险丝、排线是否松动等简单问题，再深入复杂的芯片级维修。
- 对比测量： 如果手中有同型号的良品电视，对比测量两台电视在相同工作状态下的关键点电压和波形，是判断故障点最快的方法。
- 图纸与实物对应： 在拆机时，养成一边看图纸一边对照实物的习惯，这能帮助您快速理解电路布局。
- 记录维修过程： 对于复杂故障，记录下每一步的测量数据和判断过程，有助于理清思路，也方便后续查阅。
- 不要轻易更换芯片： 在没有十足把握和检测工具（如示波器）的情况下，不要盲目更换昂贵的主控芯片（如CPU、主芯片），往往是周边的小元件（电容、电阻、二极管）损坏导致芯片工作不正常。
去哪里找到TCL维修手册？
-
官方渠道（推荐）：
（图片来源网络，侵删）- TCL官方服务支持网站： 访问TCL的官方网站，通常在“服务支持”或“客户服务”栏目下可以找到“下载中心”或“技术资料”，输入您的电视型号即可查找官方手册。
- TCL服务App： 下载TCL官方服务App，也可能提供技术资料下载。
-
第三方资源：
- 专业维修论坛： 如“迅维网”、“21ic电子网”等论坛，有大量维修师傅分享的资料和经验。
- 文档分享网站： 如“道客巴巴”、“豆丁网”等，搜索您的电视型号，可能会找到热心网友上传的资料，但请注意甄别资料的准确性和版本。
阅读TCL维修手册是一个结合理论知识、逻辑思维和动手实践的过程，它不仅仅是看懂几张图纸，更是学习一套标准化的故障分析和排除方法，保持耐心、细心和严谨的态度，您就能逐步掌握这门技术，祝您维修顺利！
