维修这类电源,关键在于理解其工作原理、掌握正确的诊断流程和使用合适的工具。
（图片来源网络，侵删）

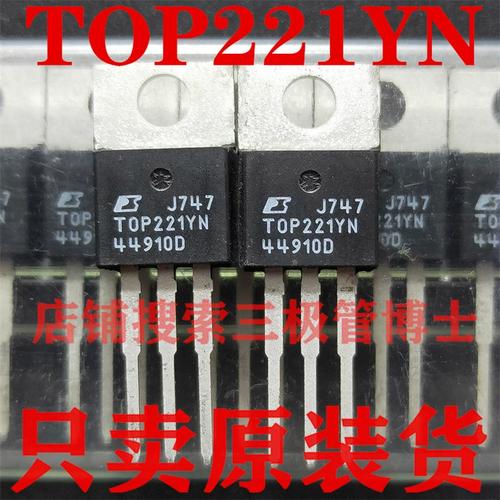

第一部分：TOP221芯片简介与核心工作原理
要修好它,先得了解它，TOP221内部集成了高压MOSFET开关管、PWM控制器、高压启动电路、保护电路（过流、过热、欠压锁定）等几乎所有离线式开关电源所需的功能。
核心工作流程：
- 启动阶段：交流电整流滤波后，通过一个高阻值的启动电阻（通常在几百kΩ到MΩ级别）给芯片的Vcc引脚提供微弱的启动电流，芯片开始工作。
- 振荡与开关：芯片内部振荡器开始工作，驱动内部的MOSFET管以固定的频率（典型值为100kHz）导通和截止。
- 能量传输：MOSFET导通时，电流流过开关变压器（也叫高频变压器）的初级线圈，将能量储存在变压器中，MOSFET截止时，变压器初级线圈产生感应电动势，通过次级线圈和整流二极管向负载供电。
- 稳压与反馈：次级输出的电压通过一个光耦（如PC817）反馈到TOP221的控制引脚，光耦的导通程度会改变流入C引脚的电流，从而调整MOSFET的占空比，实现稳压。
- 持续供电：一旦电源正常工作，开关变压器辅助绕组会提供一个低压直流电，取代启动电阻，持续给Vcc引脚供电，这个过程称为“自馈电”。
关键引脚功能：
- D (Drain)：漏极，内部MOSFET的漏极，也是高压输入端，正常工作时，该引脚会有很高的脉冲电压（通常在300V-450V之间）。
- S (Source)：源极，内部MOSFET的源极，也是公共接地端，所有电路的参考地。
- C (Control)：控制极，这是最关键的引脚，用于反馈控制、环路补偿和过流保护，通过改变流入此引脚的电流（通常在1-9mA之间），可以精确控制输出电压。此引脚电压被内部钳位在约5.7V-6V。
第二部分：维修前准备与安全须知
安全第一！
（图片来源网络，侵删）
- 隔离：开关电源是直接连接市电的，维修时必须使用隔离变压器，防止触电。
- 放电：在断电后，用大功率电阻（如1kΩ/5W）对滤波电容（C1）进行充分放电，因为电容中储存着高压，非常危险。
- 工具：准备万用表（最好有电容档）、示波器（必备，用于观察波形）、隔离变压器、烙铁、吸锡器、常用元件（TOP221、快恢复二极管、电解电容、光耦、电阻等）。
故障现象分类
- 完全无输出：通电后，任何反应都没有。
- 输出电压偏低：有输出，但电压远低于标称值。
- 输出电压偏高：有输出，但电压高于标称值。
- 输出电压不稳定：电压跳动，或者时有时无。
- 屡烧保险管：一通电就烧保险。
第三部分：TOP221开关电源维修流程（分步排查法）
遵循“先外后内、先易后难、先静后动”的原则。

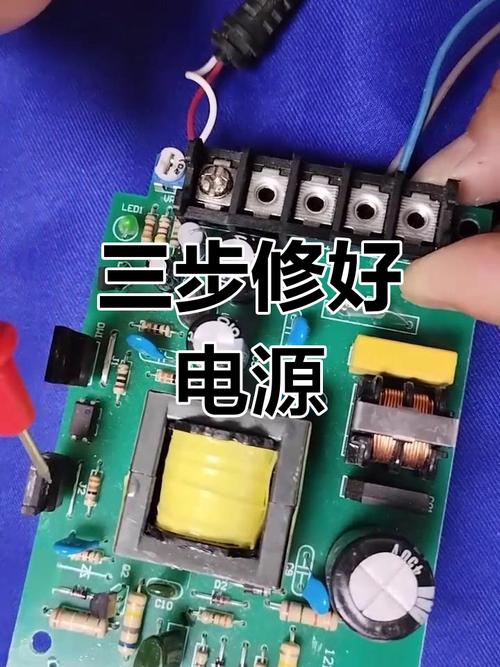

第一步：外观检查与初步测量
-
目视检查：
- 检查保险管是否烧黑、熔断，这是判断有无严重短路的第一步。
- 检查TOP221芯片本身是否有裂痕、烧焦、鼓包。
- 检查滤波电容、开关变压器、输出整流二极管等元件是否有爆浆、漏液、烧焦痕迹。
- 检查PCB板是否有烧黑的痕迹、虚焊或连锡。
-
测量关键点电阻（断电后，用万用表电阻档）：
（图片来源网络，侵删）- 测输入端电阻：用万用表R×10k档，测量AC输入端L、N之间的电阻，正常情况下，由于有滤波电容的存在，阻值应该很小（几kΩ到几十kΩ，充电后会显示无穷大），如果阻值接近0Ω，说明输入端有严重短路。
- 测PFC电路（如有）：如果电源有PFC（功率因数校正）电路，需先判断其是否正常。
- 测TOP221的D-S极：测量D极和S极之间的电阻，正常情况下，由于内部MOSFET有寄生二极管，用二极管档测量时，正向应有0.5V左右的压降，反向应为无穷大，如果正反向都导通或阻值很小，说明TOP221已击穿损坏。
第二步：通电测试（注意安全！）
在确认无明显短路后,可以通电测试，但要做好准备，随时断电。
-
测主滤波电容C1两端电压：
- 如果无电压，说明前级电路有问题，如保险管开路、限流电阻开路、整流桥损坏等。
- 如果电压正常（约310V），说明前级整流滤波电路正常，问题出在开关电路或反馈电路上。
-
测TOP221关键引脚电压：
- Vcc引脚：这是判断芯片是否工作的关键，正常工作时，Vcc电压应该在5.7V-6V之间（被内部电路钳位）。
- Vcc电压为0V：说明芯片没有工作，可能是启动电阻开路、Vcc滤波电容短路、或者芯片本身损坏。
- Vcc电压低于5.7V：可能是负载过重、反馈电路有问题导致芯片无法正常启动或进入保护状态。
- Vcc电压不稳定：可能是Vcc供电电路的滤波电容失效，或者反馈环路振荡。
- Vcc引脚：这是判断芯片是否工作的关键，正常工作时，Vcc电压应该在5.7V-6V之间（被内部电路钳位）。
第三步：分模块深入排查
根据第二步的测量结果,锁定故障区域。
情况A：TOP221的Vcc电压为0V（芯片不工作）
- 检查启动电路：
- 找到连接在AC整流输出端和Vcc引脚之间的启动电阻（通常是一个大阻值电阻，如1MΩ/0.5W），用万用表测量其阻值，是否开路或阻值变大。
- 检查Vcc供电电路：
- Vcc滤波电容：检查Vcc引脚对地的小容量滤波电容（如10uF/50V）是否短路或漏电。
- 辅助绕组整流滤波电路：检查开关变压器辅助绕组、整流二极管（通常是1N4148或类似小信号二极管）、滤波电阻/电容是否开路或短路，这部分电路负责在电源启动后为Vcc供电。
- 检查芯片本身：
如果以上都正常,但Vcc就是没有电压，很可能是TOP221芯片内部启动电路损坏，需要更换。
情况B：TOP221的Vcc电压正常（芯片已工作），但输出电压异常
这说明TOP221已经启动,开关变压器次级或反馈电路有问题。
- 检查次级整流滤波电路：
- 输出整流二极管：用二极管档测量快恢复二极管（如FR107、UF4007）是否击穿短路或开路，这是最常见的故障点之一。
- 输出滤波电容：检查输出端的电解电容是否鼓包、漏液或失效（容量下降），用电容档测量其容量是否正常。
- 检查反馈电路（核心！）：
- 光耦：测量光耦（如PC817）的1、2脚（发光侧）和3、4脚（接收侧）。
- 发光侧：正常工作时，1、2脚之间应有正向压降（约1.1V-1.2V），如果电压为0，可能是限流电阻开路，如果电压过高，可能是光耦发光二极管开路。
- 接收侧：3、4脚之间应是一个光敏三极管，正常情况下，C极电压会随反馈信号变化，如果正反向电阻都很小或很大，说明光耦损坏。
- 稳压取样电路：检查输出端的取样电阻（通常是两个精密电阻分压）和TL431（或类似精密稳压源）是否正常，TL431的R、A、K三个引脚的电压关系是判断其好坏的关键。
- 光耦：测量光耦（如PC817）的1、2脚（发光侧）和3、4脚（接收侧）。
情况C：屡烧保险管
这是最严重的故障,说明电路存在硬性短路。
- 重点检查TOP221：测量D-S极是否击穿，如果击穿，必须更换，要检查导致其击穿的原因，否则换新后可能再次烧毁。
- 检查输入整流桥：四个二极管中是否有击穿的。
- 检查滤波电容C1：是否被击穿。
- 检查尖峰吸收电路：在开关变压器初级两端，通常有一个RC缓冲电路（R、C串联）或一个TVS管，这个电路失效可能导致MOSFET被尖峰电压击穿。
- 检查次级短路：如果次级整流二极管击穿，会导致变压器电流剧增，也可能烧毁保险管和TOP221。
第四部分：常见故障元件与维修技巧
| 故障现象 | 最可能损坏的元件 | 维修技巧 |
|---|---|---|
| 保险管烧毁 | 输入整流桥、主滤波电容C1、TOP221、次级整流二极管 | 断电后逐一测量上述元件的电阻，找出短路点，更换TOP221后，务必检查尖峰吸收电路。 |
| TOP221发烫 | TOP221本身损坏、负载短路、反馈环路开路导致占空比过大 | 断电后测量D-S极是否击穿，检查次级输出端是否短路，检查光耦和431是否正常。 |
| 输出电压为0 | 输出整流二极管开路、输出滤波电容开路、反馈环路断路 | 用二极管档测整流二极管，用电容档测输出电容，检查光耦与431之间的连接。 |
| 输出电压偏低且不稳定 | 输出滤波电容失效、负载过重、反馈环路元件参数变化 | 更换输出电容，断开负载，接上假负载（如灯泡）测试，看电压是否恢复正常。 |
| 电源发出“吱吱”声 | 负载过重、开关变压器磁芯未固定好、Vcc供电不足 | 检查负载，检查变压器是否松动，检查启动电阻和Vcc滤波电容。 |
维修TOP221开关电源,核心在于抓住“反馈”这条生命线，TOP221的C引脚是大脑，Vcc是心脏，D-S是肌肉，通过测量这几个关键点的电压和波形，结合对反馈环路（光耦、431、取样电阻）的检查，绝大多数问题都能迎刃而解。
维修口诀：
先看保险，再量电阻； 有压查芯片，无压查前级； 芯片工作看输出，输出异常查反馈； 屡烧保险找短路，逐一排查莫心急。
希望这份详细的指南能帮助你成功维修TOP221开关电源！
