在SPWM（Sinusoidal Pulse Width Modulation，正弦脉冲宽度调制）技术中，调制波是一个核心概念，它直接决定了最终输出电压的频率、幅值和波形形状。
（图片来源网络，侵删）
可以把它理解为整个SPWM过程的“指挥官”或“目标模板”。
什么是调制波？
调制波是一个低频的参考信号，在标准的SPWM中，它通常是一个正弦波，这个正弦波的频率就是我们希望逆变器最终输出的交流电的频率（50Hz或60Hz）。
核心作用： 调制波的作用是用来“雕刻”高频的载波，从而生成一系列宽度按正弦规律变化的脉冲，这些脉冲的平均值,最终就复现了调制波本身的形状。
调制波如何工作？（与载波的关系）
SPWM的产生过程是一个“比较”过程,涉及两个关键信号：
（图片来源网络，侵删）
- 调制波：低频正弦波，如上所述,是我们的目标。
- 载波：高频三角波或锯齿波，它的频率远高于调制波频率（载波频率可能是10kHz，而调制波是50Hz），载波的作用像一个“刻刀”或“时钟”。

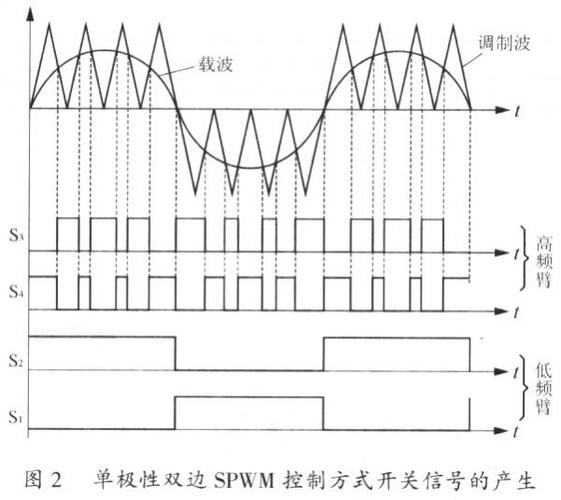

工作原理（以三角波载波为例）：

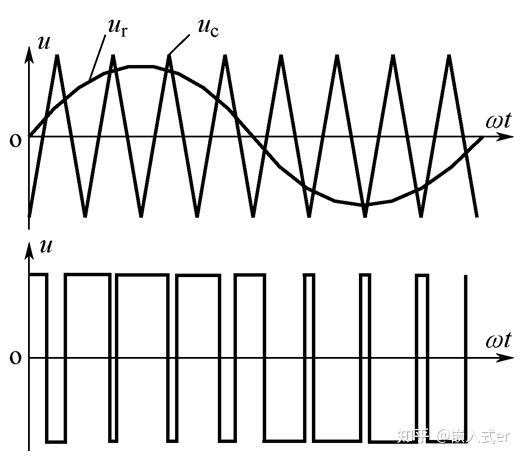

- 比较：将调制波（正弦波）的瞬时值与载波（三角波）的瞬时值进行比较。
- 生成PWM信号：
- 当调制波的瞬时值 大于 载波的瞬时值时，比较器输出高电平（+Vdc）。
- 当调制波的瞬时值 小于 载波的瞬时值时，比较器输出低电平（0V或-Vdc）。

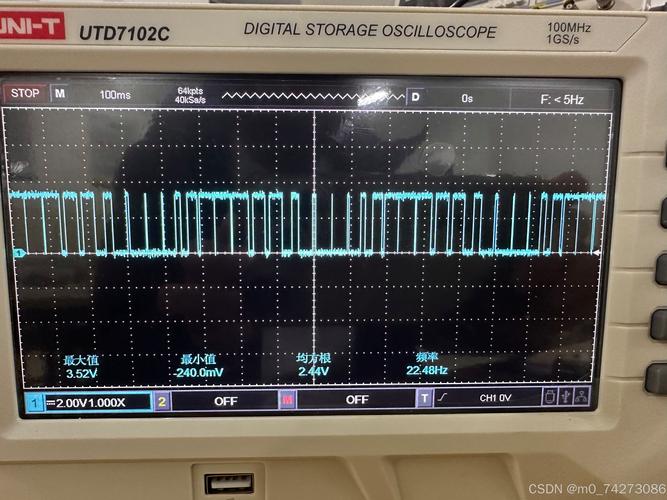

- 形成脉冲序列：这个过程在每个载波周期内都会重复,从而在输出端产生一系列脉冲宽度不等的方波。
观察上图可以看出一个关键规律：
- 在正弦波的峰值附近（调制波幅值最大），它“战胜”载波的时间最长，因此生成的脉冲最宽。
- 在正弦波的过零点附近（调制波幅值最小），它“战胜”载波的时间最短，因此生成的脉冲最窄。
- 在正弦波的负半周，如果采用单极性调制，则逻辑相反，或者采用双极性调制,则输出负电平的宽脉冲。
这一系列“中间宽、两边窄”的脉冲，其电压平均值在一个正弦波周期内的积分,就完美地还原了原始的正弦波调制波。
调制波的关键参数及其影响
调制波自身的两个关键参数——幅值（Am）和频率（fm）——直接控制着逆变器的输出。
（图片来源网络，侵删）
a) 调制波频率 (fm)
- 定义：调制波正弦波的频率。
- 影响：直接决定了输出交流电的频率。
- 示例：如果你想驱动一个50Hz的交流电机，你的调制波频率就应该设置为50Hz，通过改变调制波的频率,就可以轻松实现电机的无级调速。
b) 调制波幅值 (Am)
- 定义：调制波正弦波的幅值。
- 影响：直接决定了输出交流电压的基波幅值（或有效值）。
- 控制方式：调制波的幅值通常不是直接设定的，而是通过一个调制比（Modulation Index, Ma）来控制。
- 调制比 Ma = Am / Ac
Am：调制波的幅值。Ac：载波的幅值。
- 调制比 Ma = Am / Ac
- Ma 的作用与影响：
- Ma ≤ 1 (线性调制区)：输出电压的基波幅值与Ma成正比。
输出电压基波幅值 = Ma * (Vdc / 2)(对于单相桥式电路)，输出波形质量好，谐波含量低，通过改变Ma,就可以线性地调节输出电压的大小。 - Ma > 1 (过调制区)：当Ma超过1后，输出电压不再与Ma成正比增加，而是增加得更快，输出波形会发生畸变，不再是完美的正弦波，谐波含量显著增大，虽然在某些应用中为了追求更高电压而会使用过调制,但它会牺牲波形质量。
- Ma ≤ 1 (线性调制区)：输出电压的基波幅值与Ma成正比。
调制波的“变种”
除了标准的正弦波，根据不同的应用需求,调制波也可以是其他波形：
- 阶梯波调制：调制波是阶梯状的，可以更逼近正弦波，从而减少低次谐波,但计算更复杂。
- 三次谐波注入调制：在正弦调制波上注入一个特定幅值和相位的三次谐波，这种方法的巧妙之处在于，它可以在不增加器件电压应力的情况下，将调制比Ma的有效范围扩大到理论最大值1.1547，从而在不进入过调制区的情况下,获得更高的直流电压利用率。
- 空间矢量脉宽调制：SVPWM是一种更高级的调制技术，它虽然在数学形式上与SPWM不同，但其本质思想可以看作是在一个旋转的坐标系（α-β坐标系）中，通过选择合适的电压矢量来合成一个圆形的旋转磁场轨迹，这个圆形轨迹就相当于SPWM中的正弦调制波在空间上的投影，SVPWM的直流电压利用率比传统SPWM高约15.5%。
| 特性 | 描述 |
|---|---|
| 角色 | SPWM的参考信号或目标模板。 |
| 标准波形 | 正弦波。 |
| 核心功能 | 与高频载波比较，生成脉冲宽度按正弦规律变化的PWM波。 |
| 频率 (fm) | 决定了输出交流电的频率。 |
| 幅值 (Am) | 通过调制比控制，决定了输出交流电压的幅值。 |
| 关键参数 | 调制比，是调节输出电压幅值的核心手段。 |
| 重要性 | 调制波的质量（如是否为纯正正弦波、是否对称）直接决定了最终输出电压的波形质量和谐波性能。 |
调制波就是你想要得到的最终交流电的理想波形，SPWM技术就是用高频开关的手段，通过对这个理想波形的“数字化采样”和“脉冲化实现”，来驱动负载,使其表现出与理想波形一致的特性。
