- 是什么：基本原理和核心概念。
- 为什么：这项技术的优点和重要性。
- 怎么做：主要的解调方法和技术实现。
- 用在哪：典型应用场景。
是什么：基本原理与核心概念
光纤光栅传感解调技术的核心是利用光纤光栅作为传感元件，通过解调仪精确测量其中心波长的微小变化，从而感知外界物理量的变化。

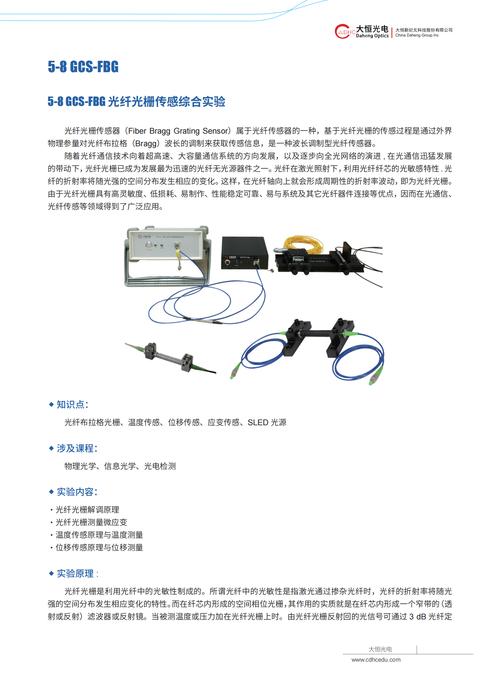

（图片来源网络，侵删）
1 光纤光栅——传感的“神经末梢”
- 定义：光纤光栅是利用紫外激光在光纤纤芯中写入的一种周期性的折射率调制结构，它就像在光纤内部制造了一个极精细的光学滤波器或反射镜。
- 工作原理：当一束宽带光（包含多种波长）通过光纤光栅时，它会反射一个特定波长的光，这个波长被称为布拉格波长（Bragg Wavelength, λB），其余波长的光则会透射过去。
- 布拉格波长公式：
λB = 2 * neff * ΛλB：布拉格波长（单位：nm）。neff：光纤纤芯的有效折射率。- 光纤光栅的周期（栅格间距）。
这个公式是整个传感技术的基石,它告诉我们，布拉格波长λB由光纤光栅本身的结构（Λ）和材料特性（neff）共同决定。
2 传感原理——波长的“位移”就是被测量的信号
当光纤光栅所处的外界环境发生变化时,neff和会发生改变，从而导致λB发生漂移（即波长位移），这种漂移与外界物理量呈线性关系。
- 应变效应：当光纤光栅受到轴向拉伸或压缩时，其物理周期会改变，光弹效应”也会引起有效折射率
neff的变化。- 拉伸 → 增大 →
λB向长波长方向漂移（“红移”）。 - 压缩 → 减小 →
λB向短波长方向漂移（“蓝移”）。
- 拉伸 → 增大 →
- 温度效应：当温度变化时，光纤材料的热胀冷缩会引起的变化，热光效应”会引起
neff的变化。- 升温 → 增大，
neff减小 → 综合效应通常是λB向长波长方向漂移（“红移”）。
- 升温 → 增大，
- 其他效应：还可以测量压力、振动、浓度、磁场等。
核心思想：将微小的物理/化学量（应变、温度等）的变化，精确地转换为一个光学波长（λB）的变化。
3 解调技术——读出“波长位移”的关键

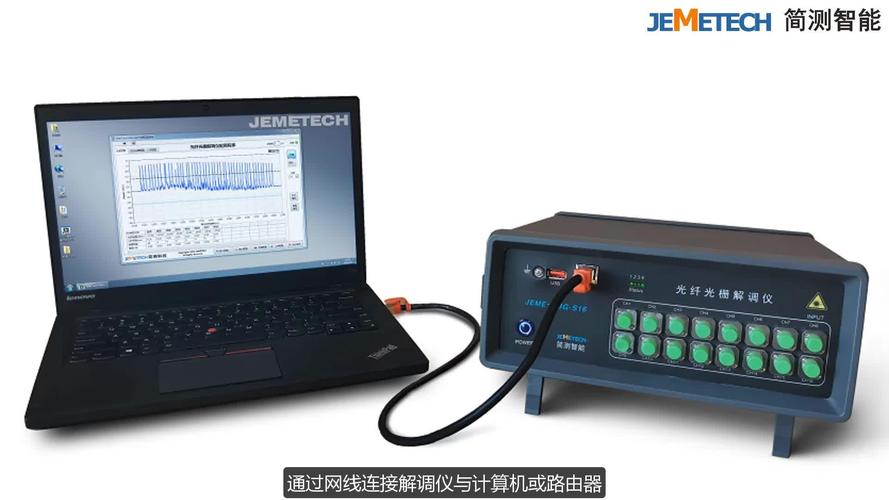

“解调”就是指精确测量这个布拉格波长λB发生了多少变化的技术，解调仪是整个传感系统的“大脑”和“读卡器”，其性能直接决定了传感系统的精度、速度和可靠性。

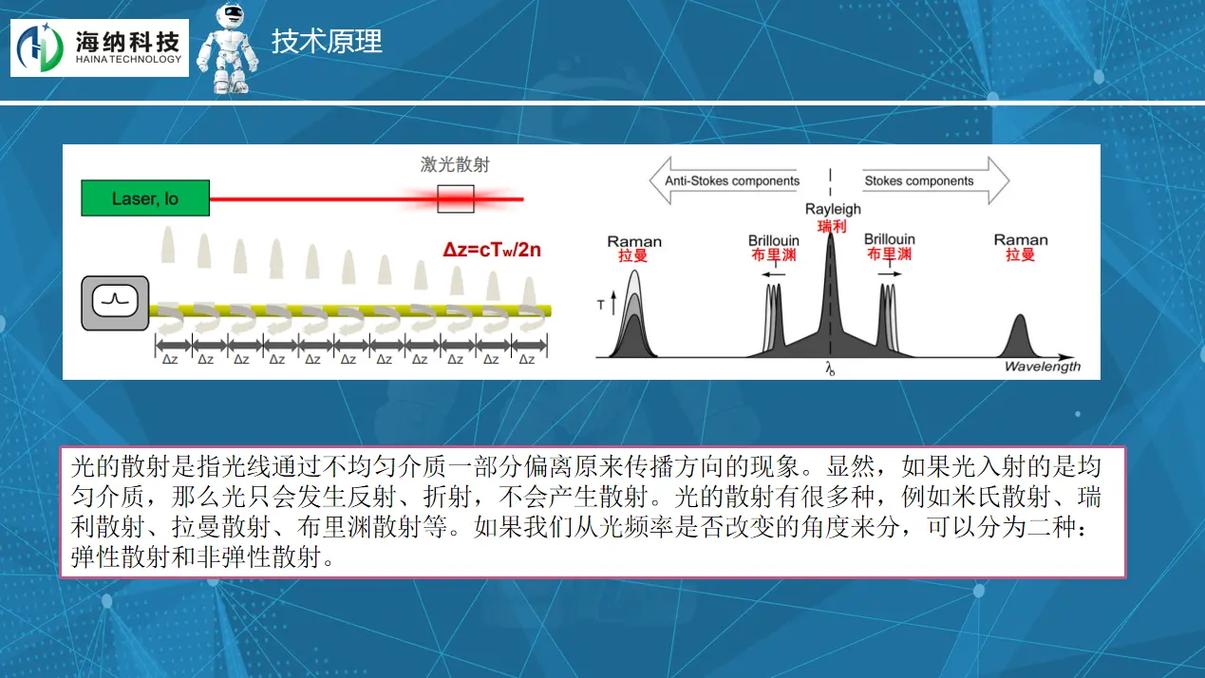

（图片来源网络，侵删）
为什么：光纤光栅传感解调技术的优点
相比于传统的电传感器,FBG传感技术具有无与伦比的优越性：
- 抗电磁干扰：光纤由石英玻璃制成，是优良的电绝缘体，不受电磁场影响，适用于高压、强电磁环境（如变电站、火箭发动机）。
- 本质安全：传感过程是纯光学的，无源器件，在易燃易爆（如化工厂、矿井）环境中使用安全。
- 高灵敏度与高精度：现代解调仪可以达到皮米（pm）级别的波长分辨率，对应物理量的测量精度极高。
- 分布式测量能力：在一根光纤上可以写入成百上千个不同中心波长的光栅，实现准分布式传感，用一根线就能监测一个大型结构上成百上千个点的状态。
- 耐久性与稳定性好：光纤光栅寿命长，化学性质稳定，能长期工作在恶劣环境中。
- 体积小、重量轻、易于复用：光纤本身纤细柔软，易于布设和埋入材料内部，波分复用技术使得多路信号可以通过一根光纤传输。
- 远距离监测：光纤的传输损耗极低，信号可以传输数十公里而无需中继。
怎么做：主要的解调方法与技术实现
解调技术的核心在于如何高精度、高速度地识别出λB的位置或变化量，目前主流的解调方法可以分为以下几类：
1 干涉仪法
- 原理：利用两个或多个光束的干涉现象，当FBG的反射光进入干涉仪时，其波长变化会转化为干涉条纹的相位变化，通过检测相位变化来反推波长变化。
- 代表技术：法布里-珀罗干涉仪、马赫-曾德尔干涉仪。
- 优点：结构简单，成本较低，可以达到很高的分辨率。
- 缺点：测量范围窄，对环境振动敏感，信号处理相对复杂。
2 滤光片扫描法
- 原理：使用一个波长可调谐的窄带滤波器（如声光可调滤波器AOTF、法布里-珀罗可调谐滤波器FFP-TF）去“扫描”FBG的反射光谱。
- 过程：
- 解调仪发出宽带光。
- 宽带光经过FBG阵列反射后,携带各光栅的波长信息返回。
- 可调谐滤波器以已知的方式扫描其中心波长。
- 当滤波器的中心波长与某个FBG的λB重合时，该通道的光强达到最大。
- 记录下此时滤波器的波长设定值,即为该FBG的当前λB。
- 优点：技术成熟，信噪比好，可以实现高速扫描。
- 缺点：机械扫描型（如FFP-TF）有移动部件，稳定性和寿命受限；全电子扫描型（如AOTF）成本较高。
3 色散法
- 原理：利用一个具有色散特性的元件（如衍射光栅、棱镜、啁啾光纤光栅），将不同波长的光在空间上分离开来。
- 代表技术：
- 光谱分析仪法：直接用高精度的OSM作为解调仪，精度最高，但速度慢、价格昂贵，多用于实验室研究。
- 阵列探测器法：这是目前最主流、最常用的商业化技术。
- 工作流程：
- FBG阵列的反射光进入一个衍射光栅,光栅将不同波长的光衍射到不同的角度。
- 一个线阵CCD或CMOS探测器放置在焦平面上,每个像素点对应一个特定的波长。
- 当某个FBG的λB发生变化时，其在探测器上对应位置的光强峰值就会移动。
- 通过计算光强峰值在探测器阵列上的位置,就可以精确确定λB的值。
- 工作流程：
- 优点：无机械扫描，全固态，可靠性高，可以同时解调多个通道，速度快。
- 缺点：探测器的像素数量和响应范围限制了可复用的光栅数量和波长范围。
4 非线性解调法（啁啾光纤光栅法）
- 原理：利用一个啁啾光纤光栅作为线性滤波器，CFBZ的反射波长与其在光栅上的位置成线性关系。
- 过程：
- 待测FBG的反射光射入CFBZ。
- 只有与CFBZ某一点反射波长匹配的光才能被反射回来。
- 反射回来的光再经过一个耦合器,其光强与待测FBG的波长相对于CFBZ的位置有关。
- 通过检测反射光的强度,并结合一个参考信号，可以解算出待测FBG的波长。
- 优点：结构简单，成本低，可实现高速解调。
- 缺点：线性度受CFBZ本身质量影响，信号处理相对复杂。
用在哪：典型应用场景
基于上述优点,FBG传感解调技术已在众多领域得到广泛应用：
- 土木工程与健康监测：
- 桥梁：实时监测桥梁在车辆荷载、风载、温度变化下的应变和振动。
- 大坝/隧道/高层建筑：监测结构沉降、裂缝、振动和安全性。
- 油气管道：监测管道的应变、泄漏和第三方破坏。
- 航空航天：
- 飞机机翼/机身：监测飞行过程中的应变、温度和振动，实现结构健康监控。
- 发动机：监测高温、高压环境下的关键部件状态。
- 能源与电力：
- 大型发电机/变压器：监测绕组温度和局部放电。
- 风力发电机叶片：监测叶片在复杂风力下的载荷和振动，进行智能运维。
- 水电站大坝：同土木工程。
- 石油与天然气：
- 井下监测：在高温高压的油井中，实时测量温度、压力和应变。
- 管道监测：同土木工程。
- 船舶与海洋工程：
- 船体结构：监测船体在波浪载荷下的应力分布。
- 海底管道/电缆：监测其在洋流和地质活动下的状态。
- 生物医学：
- 植入式传感器：测量骨骼愈合过程中的应力变化，或颅内压等。
光纤光栅传感解调技术是一项将光纤光栅的传感特性与高精度波长检测技术完美结合的先进技术，它通过“物理量 → 波长变化”的转换，利用解调仪精确读出波长位移，最终实现对结构、设备等状态的全面、实时、分布式监测，随着解调技术的不断进步（如更高速度、更高密度、更低成本），其应用前景将更加广阔，是未来智能感知和物联网领域的关键技术之一。
