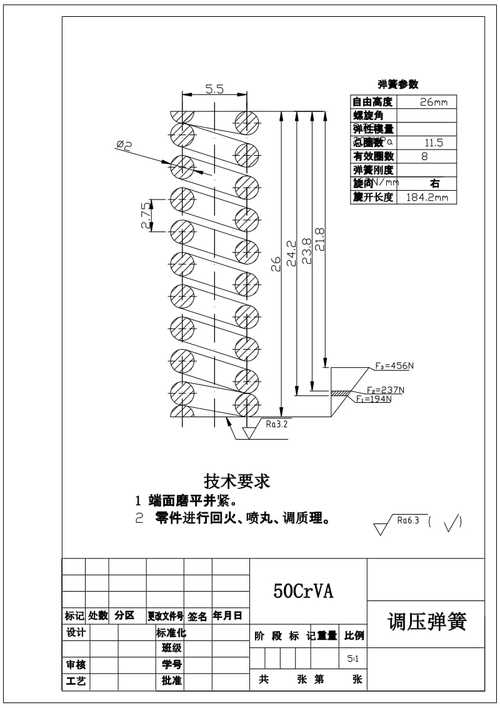

电池弹簧图纸技术要求是确保弹簧在生产、装配及使用过程中满足性能与可靠性的关键依据，其内容需涵盖材料、尺寸、性能、表面处理、检验方法等多个维度，以下从技术要素、核心参数及质量控制等方面展开详细说明。
材料要求
电池弹簧通常采用导电性能优异、弹性良好的金属材料，常见材料包括铍青铜（C17200）、磷青铜（C5191）、不锈钢（304S、316S）及镀锌弹簧钢等，材料需符合相应国家标准（如GB/T 2059、ASTM B194）或行业标准，供应商需提供材质证明，确保材料成分、硬度（如铍青铜硬度HV≥120）及抗拉强度（如磷青铜≥500MPa）满足设计要求，对于需焊接或铆接的部位，材料还应具备良好的焊接性能或机械加工性能。
尺寸与公差要求
弹簧的尺寸精度直接影响电池的接触压力与导电稳定性，图纸需明确以下关键尺寸及公差：
- 自由长度：指弹簧无外力作用下的总长，公差通常按GB/T 1804-2000中m级（中等精度）控制，例如自由长度10mm±0.1mm。
- 外径/内径：与电池仓或端子的配合尺寸，公差一般采用h7或js6级，如外径Φ5mm+0.015mm/0。
- 线径：影响弹簧刚度，公差±0.02mm，确保绕制一致性。
- 圈数：有效圈数需精确标注，总圈数允许±0.25圈偏差，避免弹簧刚度不足或过载。
- 节距：相邻两圈轴向距离的公差±0.05mm，影响压缩行程均匀性。
- 垂直度：弹簧轴线与端面的垂直度误差≤0.05mm/10mm，防止安装倾斜导致接触不良。
性能要求
- 弹性性能：弹簧需在规定负载下（如压缩至自由长度的70%）保持稳定，永久变形量≤0.5%，经100万次疲劳测试后，负载衰减率≤5%，确保长期使用不失效。
- 导电性能：接触电阻≤10mΩ（测试条件：100mA电流，20mV压降），材料表面需无氧化、油污等影响导电的缺陷。
- 耐腐蚀性：盐雾测试（中性NSS，5%NaCl溶液，35℃±2℃，连续喷雾48小时）后，表面无锈点、起皮等现象，不锈钢材料需通过晶间腐蚀测试。
- 耐高温性能：在85℃±5℃环境下持续168小时，弹性模量变化率≤8%，无脆化或尺寸变形。
表面处理要求
为提升导电性、耐磨性及耐腐蚀性，弹簧表面需进行处理，常见方式包括：
- 镀银：厚度≥3μm，附着力通过划格法测试（1mm网格，切割间距1mm，无脱落）。
- 镀锡：厚度≥5μm，焊接性良好，润湿时间≤2s（松香焊剂，350℃烙铁）。
- 达克罗：涂层厚度≥8μm，耐盐雾≥500小时，适用于高湿度环境。
表面需光滑无毛刺、起皮、气泡等缺陷，粗糙度Ra≤0.8μm。
检验方法与标准
- 尺寸检验：使用千分尺、投影仪或三坐标测量仪检测关键尺寸，每批次抽检5%且不少于5件。
- 性能测试：
- 弹性测试：用弹簧拉压试验机测量负载-变形曲线，计算刚度（K=F/ΔX）。
- 导电测试：用毫欧计测量接触电阻。
- 疲劳测试：高频疲劳试验机设定频率10-30Hz，测试循环次数。
- 表面检验：10倍放大目视检查，必要时用膜厚仪检测涂层厚度。
装配与使用要求
弹簧需无扭曲、弯折，安装后轴向压力需符合设计值（如50±5g），确保与电池电极充分接触，避免与尖锐物体碰撞，防止划伤表面，存储环境需干燥（相对湿度≤60%），远离酸碱腐蚀性气体。
相关问答FAQs
Q1：电池弹簧选材时，铍青铜与磷青铜如何选择？
A1：铍青铜导电性（≥56%IACS）、弹性模量（≥131GPa）及疲劳强度均优于磷青铜，适用于高负载、长寿命场景（如汽车电池），但成本较高；磷青铜成本较低（约为铍青铜的1/3），耐腐蚀性好，适合消费电子等对成本敏感的领域，若需焊接，磷青铜的焊接适应性更佳。
Q2：弹簧镀银层出现发黑现象，可能原因及解决措施是什么？
A2：发黑通常由镀液污染（如杂质离子超标）、后处理不良（未彻底清洗）或储存环境潮湿导致，解决措施包括：①加强镀液过滤，定期分析成分；③增加镀后清洗工序（如超声波清洗+纯水漂洗）；③采用防氧化包装（如真空封装+干燥剂）,避免长期暴露在空气中。
