电子维修仪器制作电路图是电子爱好者和技术人员必备的技能，它不仅是设备维修的基础，也是理解电路工作原理的重要途径，制作电路图需要结合维修需求、仪器功能和电子元件特性，通过合理的设计实现目标功能，以下从电路图设计的基本原则、核心模块构成、元件选型及注意事项等方面展开详细说明。

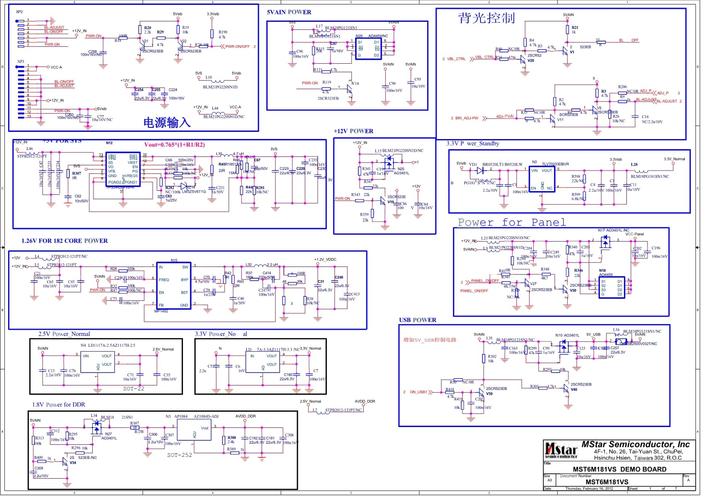

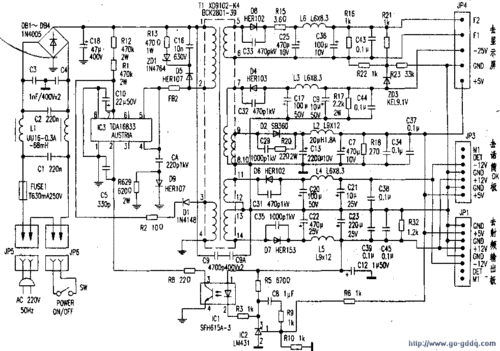

在设计电子维修仪器电路图时，首先需明确仪器的核心功能，如电压/电流测量、信号发生、元器件测试等，以多功能维修仪为例，其电路图通常包含电源模块、信号处理模块、显示模块和控制模块，电源模块负责为整个系统提供稳定的直流电压，一般采用变压器降压、桥式整流、电容滤波和三端稳压器（如78L05、7812）组成的电路，确保输出电压纹波小、负载能力强，信号处理模块是仪器的核心，例如在万用表功能中，需设计分压电阻网络以适应不同量程的电压测量，使用运算放大器（如LM358）对微弱信号进行放大，并通过模拟开关（如CD4051）切换量程，对于信号发生功能，可采用函数发生器芯片（如ICL8038）产生正弦波、方波和三角波,通过电位器调节频率和幅值。
元件选型需根据电路参数和性能要求进行，电阻、电容等无源元件需注意精度和功率，如精密电阻用于分压电路以确保测量准确性；电解电容的耐压值需高于实际工作电压1.5倍以上，有源元件如三极管、运放等，需查阅 datasheet 确认其电气特性，例如三极管的β值、击穿电压等，避免因参数不匹配导致电路失效，在绘制电路图时，应遵循标准化符号，使用专业的EDA工具（如Altium Designer、KiCad）提高图纸的可读性和规范性，同时标注清晰的节点编号和元件参数,方便后续焊接调试。
焊接与调试是电路图实现的关键步骤，焊接前需检查元件参数是否正确，避免错装、反装；焊接时注意控制温度，防止元件因过热损坏，调试阶段可分模块进行，先验证电源模块输出电压是否稳定，再测试信号处理模块的输入输出关系，例如用示波器观察信号发生器输出的波形是否达标，若出现故障，可通过万用表测量关键节点的电压、电流，结合电路图分析原因,如放大电路输出异常可能是运放供电不足或反馈网络参数错误。
相关问答FAQs：
-
问：在绘制电路图时，如何减少信号干扰对测量精度的影响？
答：可通过合理布局电路，将强电信号与弱电信号线路分开，使用屏蔽线传输微弱信号，在关键电源节点并联去耦电容（如0.1μF陶瓷电容）滤除高频噪声，同时避免地线形成环路，采用单点接地或星形接地方式降低地线阻抗。 -
问：如何判断电路图中三极管的工作状态（放大、饱和或截止）？
答：可通过测量三极管各极电压判断：对于NPN管，若基极电压Ub > 发射极电压Ue（硅管约0.7V，锗管约0.3V）且集电极电压Uc > Ub，则工作在放大区；若Ub > Uc且Uc ≈ Ucesat（饱和压降，约0.3V），则进入饱和区；若Ub < Ue，则三极管截止，PNP管判断方法相反,电压极性相反即可。
