TOF与结构光技术,哪种更适合3D成像?

在三维感知技术领域,ToF(Time of Flight,飞行时间)技术与结构光技术是两种主流的主动式测量方案,二者通过不同的物理原理实现深度信息的获取,在消费电子、工业检测、自动驾驶、医疗影像等场景中发挥着关键作用,以下将从技术原理、系统结构、性能特点及应用场景等方面展开详细分析。

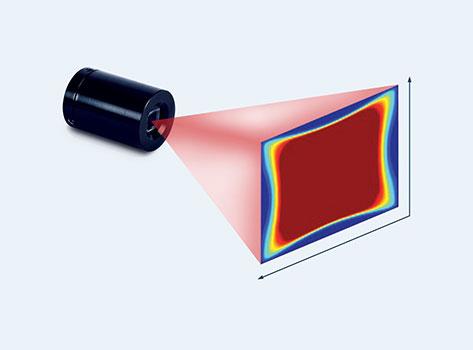

TOF与结构光技术,哪种更适合3D成像?-图1
(图片来源网络,侵删)

ToF技术:基于飞行时间的深度测量

ToF技术的核心思想是通过测量光信号从发射到接收的往返时间来计算目标物体的距离,其基本原理可简化为:激光器或LED光源发射调制光(通常为脉冲或连续波),光信号经物体反射后被传感器接收,系统通过记录光信号的传播时间Δt,依据距离公式d = c·Δt/2(c为光速)计算出深度信息,其中除以2是因光信号经历了“发射-反射-接收”的往返过程。

系统结构

ToF系统的硬件架构主要由四大模块组成:

  • 光源模块:通常采用脉冲激光器(如VCSEL垂直腔面发射激光器)或调制的LED光源,负责发射特定波长(如850nm、940nm等近红外光,以避免可见光干扰)的光信号。
  • 光学镜头:用于汇聚发射光并接收反射光,镜头参数(如焦距、光圈)直接影响探测范围和精度。
  • 传感器模块:核心部件为ToF传感器,包含像素化的光电二极管阵列(SPAD,单光子雪崩二极管)或CMOS传感器,负责将光信号转换为电信号并记录时间信息。
  • 处理单元:通过专用芯片(如DSP、FPGA)或嵌入式系统对时间数据进行解算,生成深度图像,并可能结合算法进行噪声抑制、点云优化等处理。

技术分类

根据调制方式不同,ToF技术主要分为两类:

  • 直接调制ToF(dToF,Direct ToF):采用脉冲光信号,通过测量脉冲上升沿/下降沿的时间差确定距离,优势是响应速度快、探测距离远(可达百米级),但时间分辨率受传感器带宽限制,精度通常在厘米级。
  • 连续波调制ToF(cwToF,Continuous Wave ToF):使用正弦调制的连续光信号,通过分析发射与接收信号的相位差计算距离,精度可达毫米级,但探测距离较短(通常为米级),且易受环境光干扰。

性能特点

  • 优势
    • 测速快:单帧深度图像采集时间可低至毫秒级,适合动态场景(如手势识别、无人机避障)。
    • 结构简单:无需复杂的光学投影模块,系统体积小,易于集成到移动设备(如智能手机、AR眼镜)。
    • 抗干扰能力强:采用近红外光源,对环境光变化具有一定鲁棒性,且可通过算法滤除杂散光。
  • 不足
    • 精度依赖时间测量:传感器的时间分辨率(如皮秒级)直接影响精度,易受电子噪声影响。
    • 多路径干扰:在复杂环境中(如透明物体、强反射表面),反射光可能经多次反射后被接收,导致距离计算偏差。

结构光技术:基于光学编码的深度测量

结构光技术的核心是通过向物体表面投射预先设计的光学图案(如条纹、散斑、格雷码等),通过分析图案在物体表面的形变来重建三维形貌,其原理类似于“立体视觉”,但通过主动投射图案替代被动获取图像,避免了纹理缺失场景下的匹配难题。

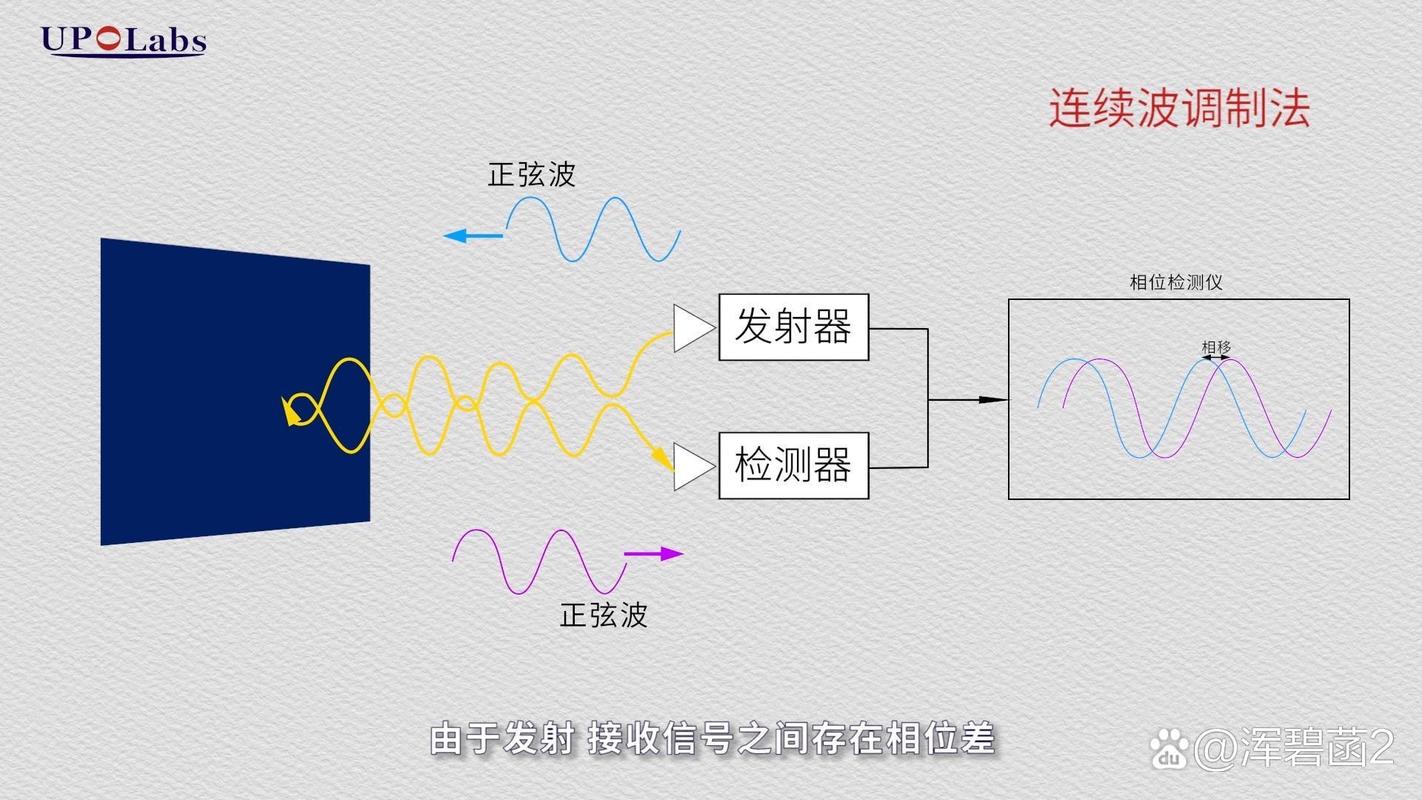

TOF与结构光技术,哪种更适合3D成像?-图2
(图片来源网络,侵删)

系统结构

结构光系统的硬件组成主要包括:

  • 投影模块:由LED或激光器配合衍射光学元件(DOE)或数字微镜器件(DMD)构成,负责投射特定的光学图案(如正弦条纹、随机散斑)。
  • 相机模块:用于捕获物体表面的变形图案,需与投影模块形成固定的基线距离(类似双目视觉的“左右眼”布局)。
  • 控制与处理单元:通过算法对捕获的图案进行解码,计算图案像素的相位偏移,结合标定参数重建三维坐标。

技术分类

根据图案编码方式,结构光可分为:

  • 条纹结构光:投射正弦、格雷码等周期性条纹,通过相位解包算法获取绝对相位,重建精度高,但易受物体表面反光和阴影影响。
  • 散斑结构光:投射随机散斑图案,通过特征匹配(如角点检测)计算视差,对复杂纹理适应性强,但重建精度略低于条纹结构光。
  • 编码结构光:采用二进制格雷码或伪随机编码图案,通过多帧图像解码,抗干扰能力强,适合高动态范围场景。

性能特点

  • 优势
    • 精度高:在短距离内(如1米内),重建精度可达0.1mm级,适合工业检测、三维扫描等高精度场景。
    • 纹理无关性:主动投射图案,无需物体表面具备自然纹理,适用于纯色、无纹理表面(如白墙、塑料件)。
    • 算法成熟:相位解包、立体匹配等算法经过长期优化,重建结果稳定可靠。
  • 不足
    • 受环境光影响:强光下投影图案对比度下降,导致解码失败,需配合滤光片或暗环境使用。
    • 动态性能差:需投射多帧图案(如格雷码需10-20帧),深度图像采集时间较长(几十毫秒至秒级),不适合高速运动物体。
    • 依赖标定:投影模块与相机的相对位置需精确标定,否则会引入系统误差。

ToF与结构光的技术对比

对比维度 ToF技术 结构光技术
测量原理 光飞行时间测量 光学图案形变分析
精度 厘米级(dToF)至毫米级(cwToF) 毫米级(短距离)
探测距离 1m-100m(dToF远距离优势明显) 1m-5m(短距离精度高)
速度 毫秒级(单帧采集) 十毫秒至秒级(多帧解码)
抗环境光能力 较强(近红外光源+算法滤波) 较弱(依赖图案对比度)
系统复杂度 低(无投影模块,结构简单) 高(需精密标定和投影系统)
典型应用 手机3D人脸识别、无人机避障、自动驾驶 工业三维扫描、VR/AR手势识别、文物数字化

应用场景分析

  • ToF技术

    • 消费电子:智能手机(如3D人脸识别、景深拍摄)、AR眼镜(空间定位、手势交互),得益于其小型化和高速响应特性。
    • 自动驾驶:车载激光雷达(LiDAR)结合ToF技术实现远距离障碍物检测,探测距离可达200米以上,满足行车安全需求。
    • 机器人:服务机器人避障、环境建图,通过实时深度感知实现自主导航。
  • 结构光技术

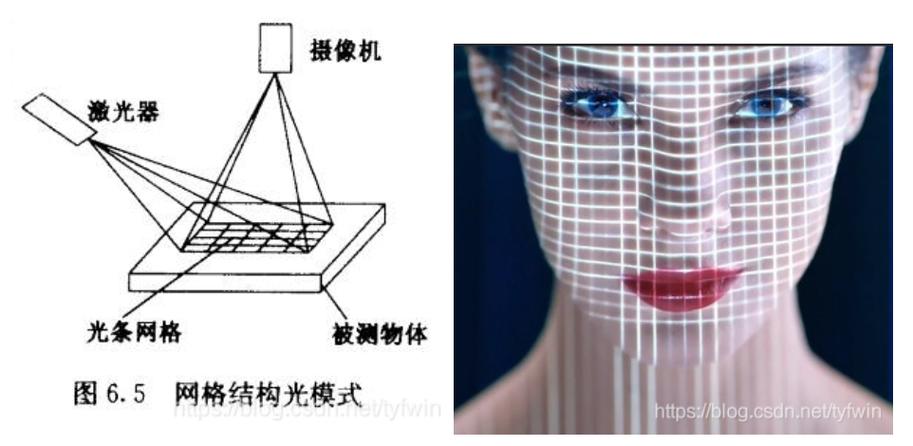

    TOF与结构光技术,哪种更适合3D成像?-图3
    (图片来源网络,侵删)
    • 工业检测:零件尺寸测量、缺陷检测(如汽车零部件的曲面精度),高精度重建确保质量控制。
    • 医疗影像:牙齿扫描、义齿制作、皮肤三维建模,毫米级精度满足医疗诊断需求。
    • 文化数字化:文物、古建筑的3D存档,通过高精度点云实现数字化保护和展示。

相关问答FAQs

Q1:ToF技术和结构光技术如何选择?
A:选择需根据应用场景需求权衡:若追求高速度、远距离探测(如无人机避障、车载LiDAR),且对精度要求为厘米级,优先选择ToF技术;若需要高精度(毫米级)短距离重建(如工业检测、医疗扫描),且环境可控(无强光干扰),结构光技术更合适,ToF在移动设备集成上更具优势,而结构光在静态场景下的精度表现更优。

Q2:ToF技术在强光环境下性能会下降吗?如何提升?
A:是的,强环境光会导致ToF传感器接收到的光信号信噪比降低,影响时间测量精度,甚至出现“饱和”现象,提升方法包括:(1)采用窄带滤光片,只允许特定波长(如940nm)的光通过;(2)使用高动态范围(HDR)传感器,扩大光信号接收范围;(3)通过算法优化(如自适应阈值、多帧平均)抑制噪声;(4)提高光源功率(需符合安全标准),增强发射信号强度。
