创维32L02RM是一款经典的液晶电视,其维修工作需要结合故障现象、电路原理和实际操作经验进行综合判断，以下从常见故障类型、检修流程、关键部件检测及注意事项等方面详细说明维修要点。
常见故障及检修思路
-

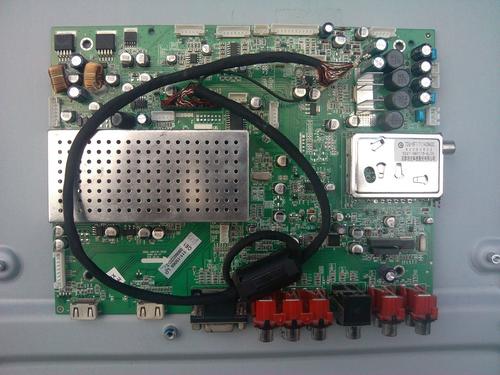

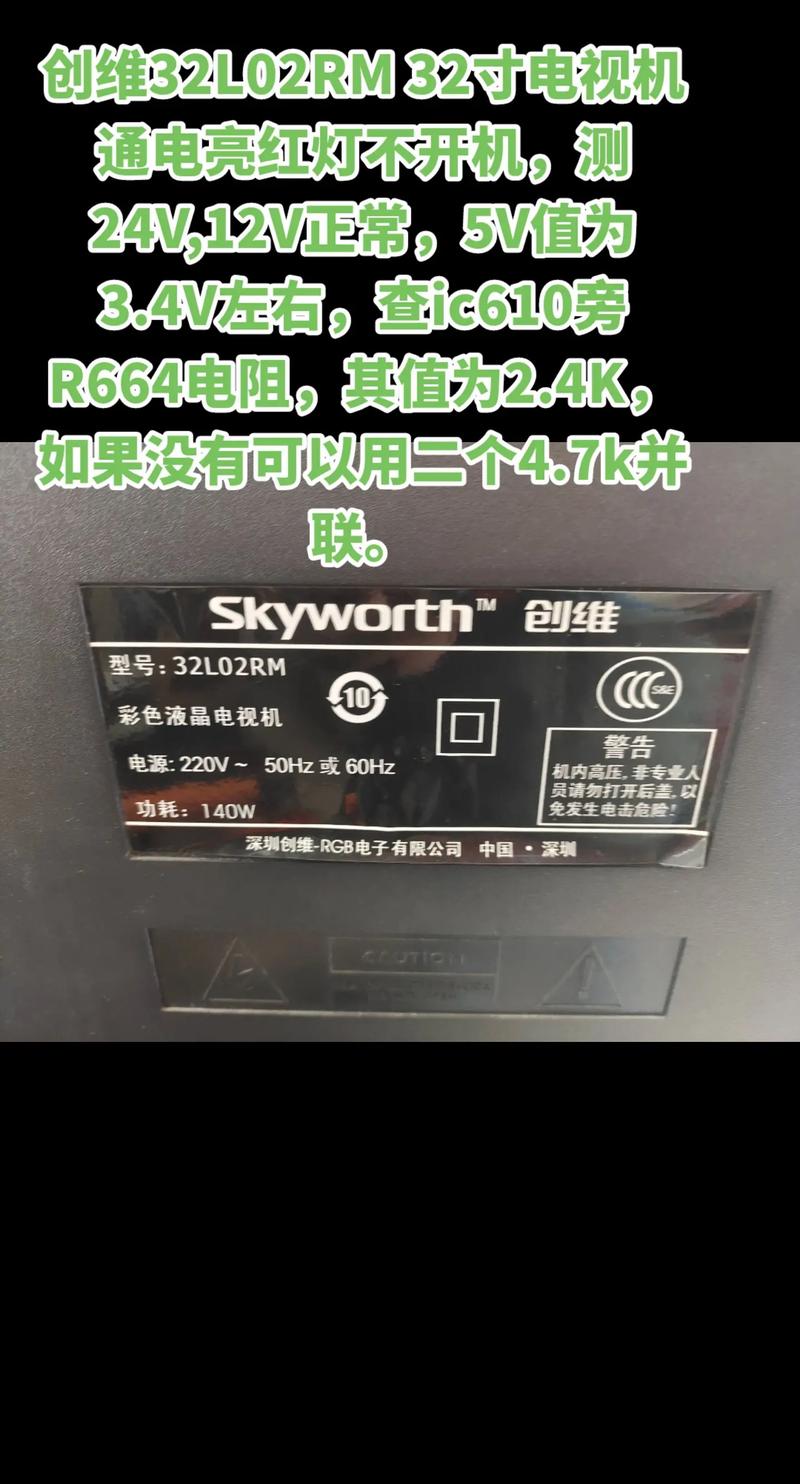

不开机/指示灯不亮
故障原因通常集中在电源板或主板，首先检查电源输入是否正常（AC 220V），若保险管熔断需排查是否因整流桥、开关管击穿导致；若保险管完好，则测量PFC电路输出电压（约+380V）和主电源各组输出（如+12V、+5V、+24V），若电压异常需重点检查PWM控制芯片（如OB2269）及周边元件，若电源输出正常但主板无反应，需检测主板待机电路和CPU工作条件（+3.3V供电、复位信号、晶振是否起振）。 -
图像异常（花屏、无图像、色彩失真）
此类故障多涉及信号处理或驱动板，首先检查信号源输入是否正常，排除外部设备问题后，测量主板输出到驱动板的LVDS信号是否完整（可用示波器观察时钟和数据线波形），若信号正常但屏幕无显示，需检测驱动板上的电压转换电路（如+12V转+3.3V、+5V）和驱动芯片（如TCON芯片）供电，若出现花屏或竖条纹，可能是驱动芯片虚焊或存储器（如24C32）数据错误，需重新焊接或刷写固件。 -
声音故障（无声、杂音、音量失控）
检查音频处理电路：首先测量伴音功放块（如TDA7492）供电是否正常，若无电压需追踪电源供电路径；若有电压但无声，用音频信号注入法从功放输入端逐级向前排查，重点检查音频解码芯片（如MSV202）的I2C总线数据是否异常，若出现杂音，可能是滤波电容失效或功放块损坏，需替换对应元件。
关键部件检测方法
| 部件 | 检测要点 | 正常参数范围 |
|---|---|---|
| 电源板 | 整流桥正反向电阻、开关管D-S极阻值、PWM芯片VCC电压 | 整流桥正向阻值数kΩ，反向∞；开关管D-S极正反向阻值>100kΩ |
| 主板 | CPU+3.3V供电、复位电压（高电平平启动）、晶振波形（幅度1-3V，频率稳定） | +3.3V误差±5%；复位电压0V→3.3V跳变；晶振波形清晰无畸变 |
| 驱动板 | LVDS接口排线接触、TCON芯片供电、背光驱动使能信号（EN） | LVDS电压0.9-1.2V；EN信号高电平有效（通常3.3V） |
| 背光模组 | LED灯条正反向压降、背光驱动板输出电流（可用万用表串入测量） | 单颗LED压降3.0-3.4V；总电流根据灯条数量（通常100-200mA） |
维修注意事项
- 安全防护：维修前务必断电并放电，电源板大电容（如PFC电路的+380V电容）残留电压较高，需用大功率电阻放电后再操作。
- 元件代换：代换集成电路时需确认引脚定义和供电电压一致，功率三极管、稳压块等需注意散热问题。
- 软件故障：若出现开机白屏或反复重启，可能是程序存储器数据丢失，需使用专用工具刷写对应版本的Flash固件（如M25P16芯片）。
- 组装规范：拆卸屏幕组件时需避免用力过猛导致LCD屏损坏，重新组装时确保排线插接到位，防止接触不良引发二次故障。
相关问答FAQs
Q1：维修时发现电源板保险管熔断，直接更换后再次熔断，如何排查？
A：保险管熔断通常存在短路故障，需断电后用万用表二极管档检测整流桥、开关管、PFC开关管等元件是否击穿（阻值接近0Ω），若发现开关管D-S极短路，需同时检查PWM芯片、稳压反馈电路（如光耦PC817、误差放大器TL431）是否连带损坏，确认所有短路元件更换后，可在电源输入端串联灯泡进行限流通电测试，避免再次损坏元件。
Q2：电视开机后图像正常但声音时有时无，如何检修？
A：此类故障多为音频信号传输中断或供电不稳定，首先检查音频输出接口至功放板的排线是否松动，用万用表测量功放块供电电压是否在正常范围内（如+12V波动超过±0.5V需检查电源滤波电容），若供电正常，用示波器监测音频解码芯片的I2S信号输出，若波形异常则可能是CPU或存储器故障；若信号正常但功放无输出，需检查静音控制电路（如MUTE引脚是否为低电平）和功放块本身是否损坏。
