核心概念：什么是芯片级检测维修？
芯片级维修,又称“板卡级维修”或“BGA级维修”，指的是在电子产品的电路板（PCB）上，对单个元器件，特别是集成电路芯片 进行检测、诊断、更换和修复的技术。
（图片来源网络，侵删）
与板级维修（直接更换整个主板、电源板等）相比，芯片级维修具有以下特点：
- 精度高： 维修对象是毫米甚至微米级别的焊点和引脚。
- 技术难度大： 需要专业的设备、精湛的焊接技术和深厚的电路理论基础。
- 成本效益高： 相比更换整个昂贵的板卡，更换单个芯片的成本极低。
- 应用广泛： 几乎所有现代电子产品，如手机、电脑、服务器、汽车电子、工业设备等，都依赖于这项技术。
维修的核心流程：从故障到修复
一个标准的芯片级维修流程通常包括以下几个关键步骤：
第一步：故障分析与诊断（问诊）
这是最关键的一步,决定了维修的方向和效率，目标是“把问题范围缩小到最小”。
- 用户问询： 了解产品的故障现象、发生时间、是否曾摔过、进水过等。
- 功能测试： 上电测试，确认故障的具体表现。
- 完全不开机： 电源部分问题。
- 开机无显示： CPU、GPU、南桥、内存、屏幕排线等问题。
- 特定功能失效： 如Wi-Fi模块、音频芯片、摄像头芯片等。
- 初步判断： 根据故障现象，结合电路图，初步锁定可能出问题的电路区域或芯片，所有USB口都失灵，很可能是USB主控芯片或相关供电电路的问题。
第二步：精准定位（切脉）
当怀疑范围缩小到某几个芯片或电路时,需要借助专业仪器进行精确定位。
（图片来源网络，侵删）
- 电压测量： 用万用表或示波器测量芯片的供电引脚和关键信号引脚的电压是否正常，这是最基本也是最有效的方法，电压不正常，说明供电或上拉/下拉电阻有问题。
- 波形测量： 用示波器测量时钟信号、复位信号、数据/地址总线等关键信号的波形，正常的波形有其固定的频率、幅度和形状，波形异常（如无波形、波形畸变、频率偏移）是判断芯片是否工作的重要依据。
- 电阻测量： 测量芯片对地或对电源的对地阻值，如果阻值异常偏低（短路）或偏高（开路），则说明芯片本身或其周边电路可能存在损坏。
- 关键信号注入/追踪： 对于复杂的逻辑问题，可能需要信号发生器注入特定信号，然后用示波器追踪信号在电路中的传递路径，找到信号中断或异常的地方。
第三步：芯片拆卸（开刀）
一旦确定是某个芯片损坏,就需要将其从电路板上安全地拆卸下来，这一步对技术要求极高。
- 准备工作：
- 清洁： 清理芯片周围的助焊剂和污垢。
- 除胶： 如果芯片被黑胶或环氧树脂包裹，需要用专用除胶剂或热风枪小心去除，注意不要损坏芯片和焊盘。
- 加热与拆卸：
- 对于QFP、SOP等引脚芯片： 使用热风枪或电烙铁，热风枪能均匀加热整个芯片，使其焊点熔化后，用专用镊子或吸锡线将其移除。

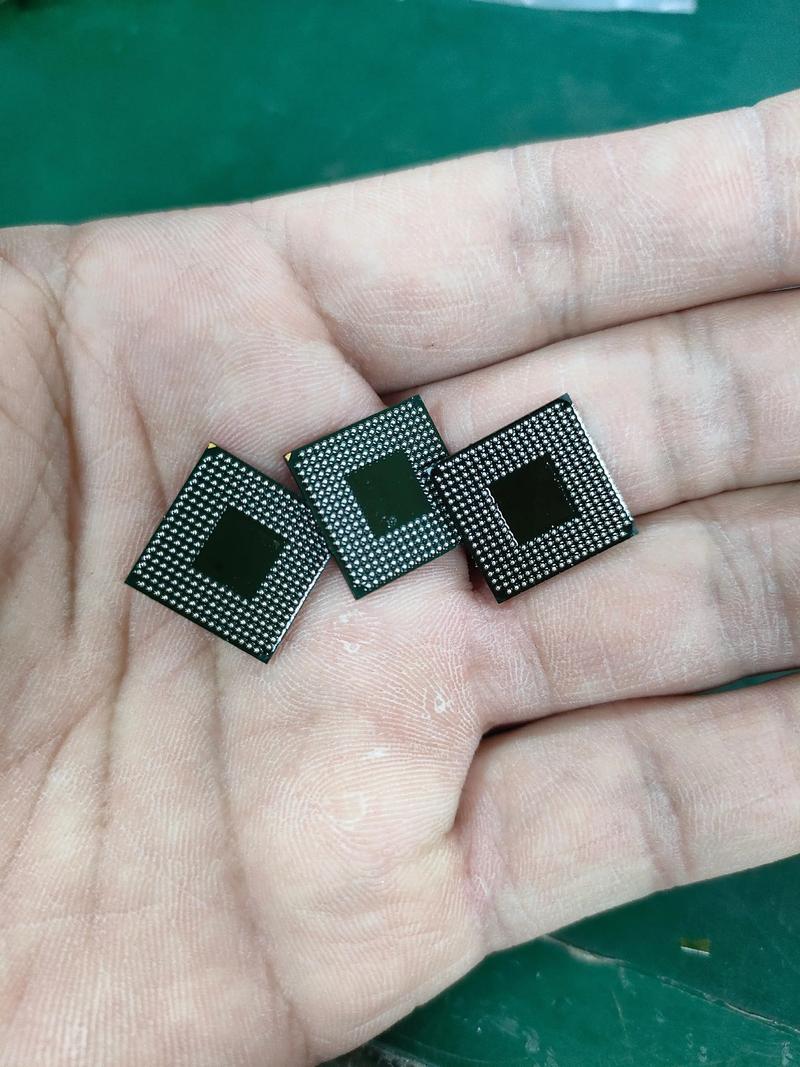

- 对于BGA、CSP等球栅阵列芯片（如CPU、GPU、南桥）： 这是维修的难点，必须使用BGA返修台，它能精确控制整个PCB和芯片的预热温度和主加热头的温度曲线，防止因热应力导致PCB或芯片变形、损坏。
第四步：焊盘处理与清洁
芯片拆下后,焊盘上会残留大量焊锡。
- 清理焊盘： 使用吸锡线、吸锡器或烙铁，将焊盘上的焊锡清理干净，露出铜箔焊盘。
- 检查焊盘： 用放大镜或显微镜检查焊盘是否完好，有无翘起、氧化或被破坏，焊盘状态直接影响新芯片的焊接质量。
第五步：芯片安装与焊接（缝合）
这是整个维修过程的“点睛之笔”。
- 定位： 对于有方向性的芯片（如芯片上的缺口或圆点标记），必须与PCB上的丝印标记对齐，对于BGA芯片，需要借助显微镜或放大镜，观察边缘的球栅阵列是否对齐焊盘。
- 上助焊剂： 在焊盘上均匀涂抹助焊膏，有助于焊接和润湿。
- 焊接：
- 对于引脚芯片： 使用尖头烙铁，采用“拖焊法”或“逐个点焊法”进行焊接。
- 对于BGA芯片： 放置芯片到返修台上，设置好温度曲线，启动加热，焊锡膏在高温下熔化，表面张力使芯片自动居中并形成焊点，这个过程被称为“回流焊”。
- 冷却： 焊接完成后，必须让芯片和PCB自然冷却，不能强制风冷或冷水冲，否则会导致焊点脆裂。
第六步：后处理与测试（康复检查）
- 清洁： 用洗板水或专用清洗剂清洗板面上残留的助焊剂，防止其腐蚀电路板。
- 检查： 用显微镜检查焊点是否光滑、饱满、无连锡、无虚焊。
- 最终测试： 将修复好的板卡装回设备，进行全面的功能测试，确保所有功能恢复正常，且没有引入新的故障。
核心工具与设备
芯片级维修是一台“烧钱”的行当，工具是技术的延伸。

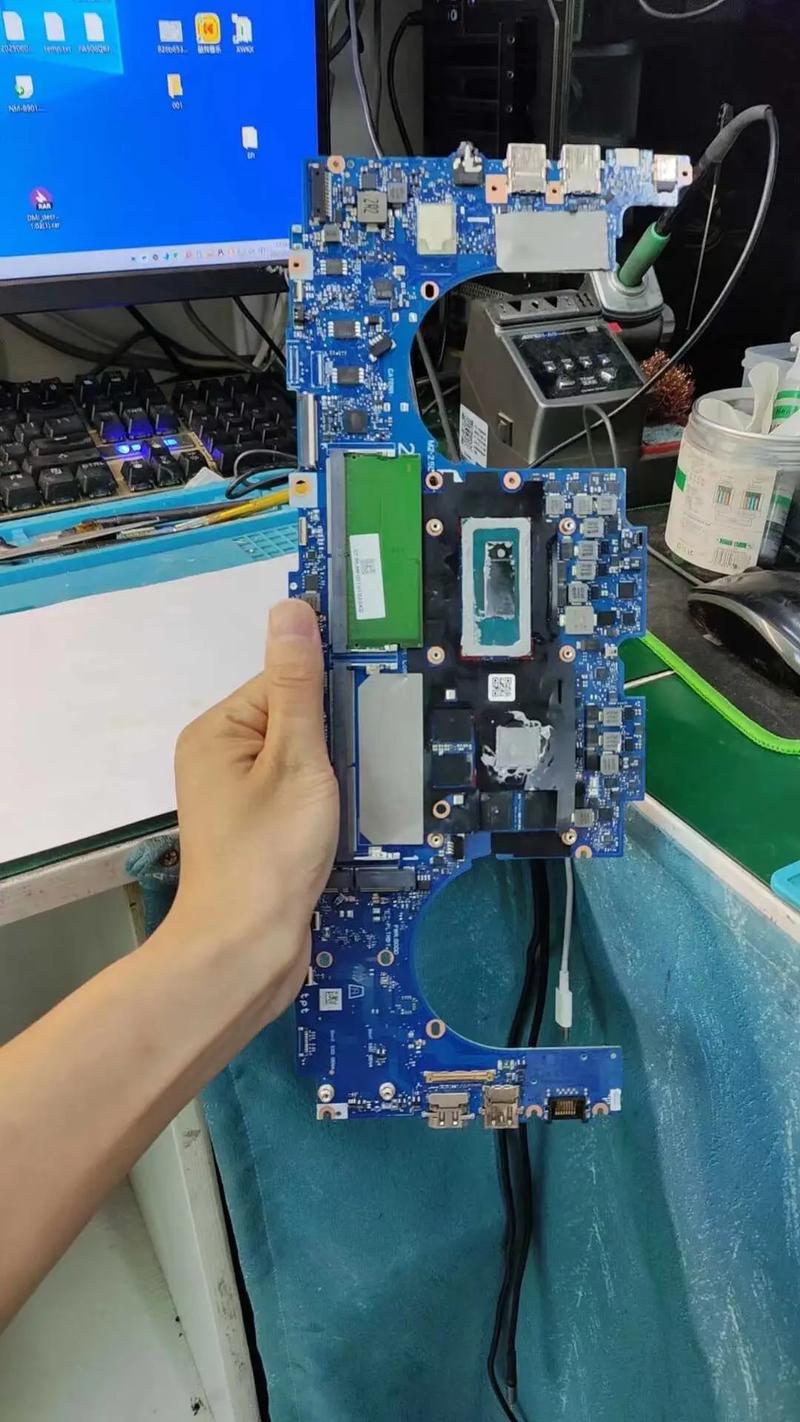

（图片来源网络，侵删）
| 类别 | 工具名称 | 作用 |
|---|---|---|
| 诊断工具 | 万用表、示波器、逻辑分析仪、编程器 | 测量电压、电流、波形，分析数字逻辑，读写芯片固件。 |
| 拆卸工具 | 热风枪、BGA返修台、电烙铁、放大镜/显微镜 | 拆卸和焊接芯片，BGA返修台是核心中的核心。 |
| 辅助工具 | 吸锡线、吸锡器、镊子、助焊膏/助焊线、洗板水、除胶剂 | 清理焊锡、固定芯片、辅助焊接、清洁电路板。 |
| 其他 | 超声波清洗机、螺丝刀套装、防静电手环 | 提高清洁效率，保证操作安全。 |
常见故障类型与案例分析
案例1：笔记本电脑不开机
- 现象： 按下电源键，指示灯不亮，风扇不转。
- 诊断流程：
- �量电源适配器输出电压正常。
- 拆机,测量主板上的电源管理芯片的供电引脚，发现无电压。
- 向前追溯,发现是DC-IN接口到电源管理芯片之间的一个保险电阻烧断了。
- 维修方案： 更换同型号的保险电阻，若保险电阻再次烧断，则需检查其后续电路是否存在短路。
案例2：智能手机Wi-Fi信号弱或时断时续
- 现象： Wi-Fi图标显示，但连接不稳定或速度极慢。
- 诊断流程：
- 初步判断为Wi-Fi模块或相关电路问题。
- 测量Wi-Fi模块的供电电压，发现正常。
- 用示波器测量Wi-Fi模块的时钟信号，发现波形不稳定，有毛刺。
- 拆卸Wi-Fi模块，发现其底部焊球有部分虚焊。
- 维修方案： 使用BGA返修台对Wi-Fi模块进行“重植球”或直接重新焊接。
案例3：显卡花屏、黑屏（游戏/图形工作站）
- 现象： 开机出现条纹、色块，或直接黑屏。
- 诊断流程：
- 排除驱动和软件问题,更换到其他电脑测试，确认是显卡硬件故障。
- 检查显存颗粒,用万用表测量其对地阻值，发现某几颗阻值异常。
- 拆下显存,发现其焊点有明显的氧化和发黑迹象。
- 维修方案： 使用BGA返修台对显存芯片进行重新植球和焊接，如果GPU核心损坏，则维修成本极高，通常不建议修复。
难点与挑战
- 高密度集成： 现代电子产品元器件越来越小、越来越密，间距极小，操作空间有限，极易造成相邻引脚短路。
- 多层PCB： 主板通常是多层板，信号和电源线在内层，无法直接测量，增加了诊断难度。
- BGA封装： 球栅阵列芯片看不见焊点，全凭经验、温度曲线和设备精度，维修失败率相对较高。
- 芯片加密与绑定： 很多芯片（如CPU、基带）与主板是“绑定”的，更换后需要通过专用设备进行芯片级编程或配对，否则无法工作。
- 静电防护： 人体和设备产生的静电足以击穿精密的芯片，整个维修过程必须在防静电工作台上进行。
电子产品芯片级检测维修是一项集理论、经验、技术和胆识于一体的“高精尖”手艺，它要求维修人员不仅是一个熟练的“焊工”，更是一个善于分析的“侦探”和懂原理的“工程师”。
随着电子产品的不断更新换代,这项技术也在不断发展，掌握它，意味着拥有了修复几乎所有现代电子产品的能力，是电子维修领域的“金字塔尖”，对于爱好者而言，这是一条充满挑战但极具成就感的道路；对于专业从业者而言，这是一份价值极高且不可或缺的技能。
