液晶电视维修从入门到精通
第一部分：入门篇 —— 建立基础与安全意识
在您接触任何电路板之前，必须先掌握基础知识,这是安全且高效维修的基石。
（图片来源网络，侵删）
第一章：必备基础知识
-
电子元件基础：
- 电阻: 识别色环电阻、贴片电阻，了解其作用（限流、分压）和常见故障（开路、阻值变大）。
- 电容: 识别电解电容、瓷片电容、贴片电容，了解其作用（滤波、耦合、储能）和常见故障（鼓包、漏液、容量失效，这是电源板和主板最常见的故障点）。
- 电感: 识别色环电感、贴片电感、磁环，了解其作用（滤波、储能、LC振荡）。
- 二极管: 识别整流二极管、稳压二极管、TVS二极管,掌握其单向导电性。
- 三极管/场效应管: 了解其基本放大和开关作用,特别是MOSFET在电源电路中的广泛应用。
- 集成电路: 认识常见的IC，如电源IC（PWM控制器）、主芯片（SoC）、驱动IC等，初期不必深究内部原理,但要知道它们的基本功能。
-
电路基础：
- 欧姆定律: V = I × R,这是分析电路最核心的工具。
- 电路图识别: 学会看懂基本的电路符号，理解电源、地、信号线的走向。
- 串联与并联: 理解元件连接方式对电路的影响。
第二章：维修工具与安全规范
（图片来源网络，侵删）
-
必备工具：
- 万用表: 最重要的工具！ 必须会用其测量电压、电阻、二极管、通断,推荐带自动量程的数字万用表。
- 电烙铁: 用于焊接和拆卸元件，建议一把尖头（精细焊接）和一把刀头（拆卸）。
- 吸锡器/吸锡线: 用于拆卸元件。
- 螺丝刀套装: 包含十字、一字、内梅花等规格,最好有磁性和防静电的。
- 放大镜/显微镜: 用于观察细小的焊点和元件。
- 热风枪: 用于拆卸贴片IC和集成块。
- 隔离变压器: 强烈推荐！ 它可以将市电与维修设备隔离，防止因电视电源部分“热地”导致触电，是维修安全的“护身符”。
- 备用配件: 常见的易损件，如电源板上的电解电容、主板上的晶振。
-
安全第一：
- 断电操作: 维修前务必拔掉电源线，并等待几分钟让大电容（尤其是电源板上的PFC电容）放电完毕。
- 高压危险: 液晶电视的背光驱动电路（高压板）和电源部分存在高压，即使断电后电容中仍有残留电荷,非专业人员切勿触碰。
- 静电防护: 人体静电可能击穿精密芯片，维修时最好佩戴防静电手环,或在手腕上接一根地线。
第二部分：进阶篇 —— 故障诊断与板级维修
掌握了基础后,我们开始学习如何系统地诊断问题并进行维修。
第三章：故障分类与初步判断

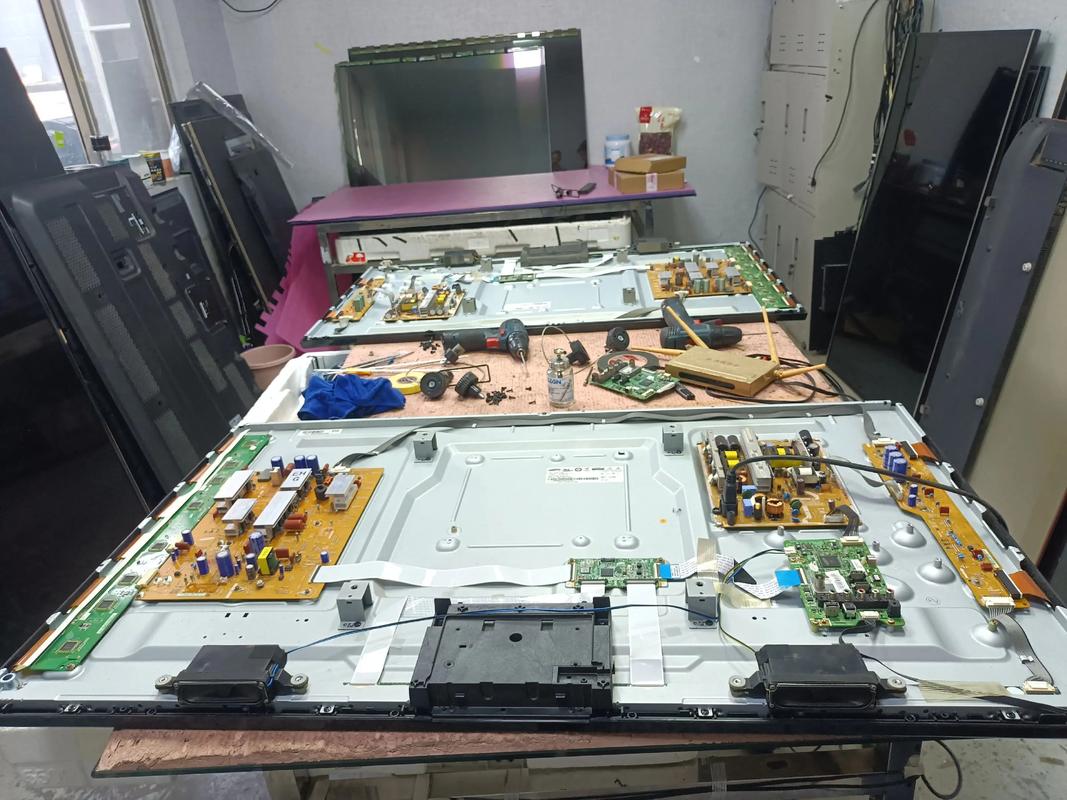

（图片来源网络，侵删）
液晶电视的故障通常可以归为以下几大类,这是判断问题出在哪里的第一步：
-
不开机/无电:
- 现象: 按下电源键，指示灯不亮,屏幕无任何反应。
- 可能故障点: 电源板故障、电源开关、主板电源部分。
-
指示灯亮，但不开机:
- 现象: 按下电源键，指示灯亮（如红色或橙色），但屏幕黑屏，无图像,无声音。
- 可能故障点: 主板CPU工作不正常、电源板待机电压异常、主板与电源板的通讯问题。
-
有图像，无声音:
- 现象: 屏幕正常显示图像,但扬声器没有声音。
- 可能故障点: 主板音频处理部分、音频功放板、静音电路问题。
-
图像异常:
- 花屏、白屏、黑屏、有图像但乱码: 通常是主板或TCON逻辑板故障。
- 图像暗、有竖线/横线、局部色块: 通常是液晶屏本身或TCON板故障。
- 图像闪烁、抖动: 可能是信号线接触不良、主板或TCON板问题。
-
背光问题:
- 现象: 屏幕图像很暗,需要用手电筒照射才能看到图像。
- 可能故障点: 高压板（背光驱动板）故障、灯条损坏、主板未发出背光开启信号。
第四章：板级维修流程
维修的核心是“先电源，后信号；先板外，后板内”。
-
电源板维修:
- 作用: 将220V交流电转换为电视各部分所需的直流电压（如12V, 5V, 24V等）。
- 维修流程:
- 目测检查: 检查保险丝是否熔断、电容是否鼓包/漏液、电阻是否烧黑。
- 测输入: 用万用表交流档测市电输入是否正常。
- 测输出: 断开电源板与主板的连接，接上假负载（如汽车灯泡），通电测各组输出电压是否正常，如果电压异常或不稳定,则问题在电源板。
- 重点排查: PFC电路和DC-DC转换电路，PFC电路负责功率因数校正，其输出电压（约380V）是否正常是关键，更换鼓包的电解电容是修复电源板成功率最高的操作。
-
主板维修:
- 作用: 电视的“大脑”，负责处理信号、控制各部分协调工作。
- 维修流程:
- 目测检查: 检查电容、晶振是否损坏,芯片是否有明显烧灼痕迹。
- 测关键电压: 测CPU、主芯片等核心芯片的供电电压是否正常（通常为3.3V, 1.8V, 1.2V等）。
- 测复位和时钟信号: 检测CPU的复位脚和晶振两脚的波形。晶振损坏是导致不开机或工作不稳定的常见原因。
- 检查通讯: 检查主板与电源板、主板与TCON板之间的I2C或SPI通讯总线是否正常（需用示波器）。
-
高压板/背光板维修:
- 作用: 将低压直流电转换为高压交流电,点亮屏幕背光灯。
- 维修流程:
- 目测检查: 检查电容是否鼓包，MOSFET、变压器是否炸裂。
- 测输入: 测量高压板输入的12V或24V电压是否正常。
- 测使能信号: 测量主板送给高压板的ON/OFF（使能）信号和亮度信号是否正常，很多时候是信号问题,而非高压板本身。
- 测输出: 小心操作！用高压表或绝缘探针测量输出端是否有高压，若无，则可能是高压板上的振荡IC、MOSFET或变压器损坏。
-
TCON逻辑板维修:
- 作用: 控制液晶屏上每个像素点的开关,决定图像的最终显示。
- 维修特点: TCON板故障通常表现为图像异常（花屏、条纹、暗屏），维修方法与主板类似，主要是测供电、测时钟信号、测LVDS信号，更换TCON板是常见的维修方式,单独维修芯片难度较大。
第三部分：精通篇 —— 逻辑思维与疑难杂症
成为“高手”不仅需要技术,更需要清晰的逻辑思维和丰富的经验。
第五章：建立维修逻辑思维
- 先简后繁: 先检查外部接口、线缆、设置,再拆机检查内部。
- 先电源后负载: 任何电路，先确保供电正常,再检查被供电的电路。
- 先静态后动态: 先不通电测电阻、通断，再通电测电压、波形。
- 先易后难: 先更换最便宜、最常见的故障件（如电容）,再考虑复杂的芯片。
- 对比法: 如果有两台同型号电视，可以用好的板子去坏的电视上测试,快速定位故障板。
- 信号追踪法: 从信号源（如HDMI接口）开始，顺着信号流向（主板 -> TCON -> 液晶屏）,用示波器测量关键点的信号是否正常。
第六章：疑难杂症与经验总结
-
软件问题:
- 现象: 反复重启、开机慢、功能异常。
- 解决: 可能是固件损坏，尝试强制升级或恢复出厂设置,需要U盘和特定的升级工具。
-
总线问题:
- 现象: 某些功能失灵（如音量调不了、搜不到台）,但图像和声音基本正常。
- 解决: 这是I2C总线通讯异常，通常是上拉电阻阻值变大、总线电容漏电或相关IC损坏,需要用示波器测量SCL和SDA线的波形。
-
灯条故障:
- 现象: 屏幕局部出现一条或多条竖向黑带,用手电筒照射可见图像。
- 解决: 这是灯条损坏，维修方法有：更换整个灯条、查找坏点进行短接维修（需要高压电和技巧，有一定风险），对于大尺寸电视,更换灯条成本较高。
-
屏幕老化/损坏:
- 现象: 图像暗淡、发黄、有固定色斑或划痕。
- 解决: 液晶屏本身是消耗品，维修成本极高,通常建议直接更换电视或整个屏幕总成。
第七章：学习资源与持续进步
- 视频平台: B站、YouTube上有很多优秀的维修教学视频，搜索“液晶电视维修”、“电源板维修”等关键词。
- 专业论坛: 如“迅维网”、“21IC电子网”等,里面有大量维修案例和高手交流。
- 图纸和资料: 学习在网上寻找电视型号的“图纸”和“点位图”，它们是维修的“地图”。
- 实践: 多拆、多看、多测、多总结，从旧电视或便宜的故障机开始练习,不要怕失败。
液晶电视维修是一个理论与实践紧密结合的领域，从认识每一个元件开始，到掌握万用表的使用，再到理解各个功能板的工作原理，最后形成一套自己的诊断逻辑,每一步都需要耐心和细心。
最重要的忠告： 安全永远是第一位的！ 对高压电路心存敬畏，不确定时，宁愿请教或放弃，维修不仅是修复一个电器，更是一个锻炼逻辑思维和动手能力的绝佳过程，祝您在这条路上越走越远,从入门到精通！
