在进行任何维修操作之前，请务必注意安全！

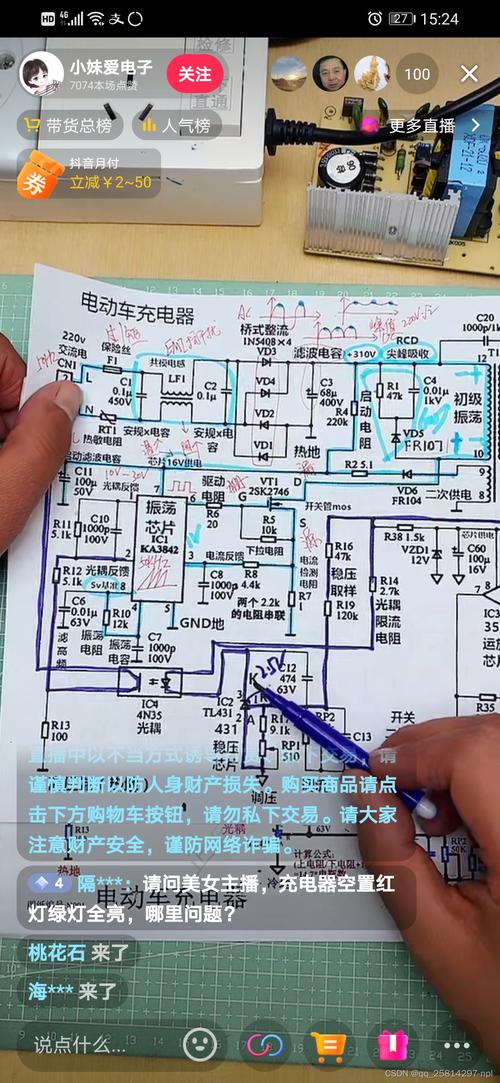

（图片来源网络，侵删）
核心安全警告
- 人身安全第一：维修涉及高压电，有触电危险，操作前务必断开充电器与市电（220V插座）的连接，并对大容量电容进行放电处理（用带绝缘柄的螺丝刀或大功率电阻短接电容两端）。
- 备件安全：充电器电压高，最直接的受害者是电池组，维修前请确认电池是否已经损坏,否则维修好的充电器可能会再次损坏新电池。
- 专业建议：如果您没有电子维修基础和工具，强烈建议直接更换一个新的、同规格的充电器，充电器价格远低于电池,也远低于人身安全和财产损失的风险。
故障原因分析
电动车充电器通常是一个开关电源，其核心是PWM（脉宽调制）控制器，电压高的根源几乎都出在电压反馈采样和稳压控制环路上。
主要故障点可以分为以下几类：
反馈环路问题 (最常见)
充电器通过一个“光耦”（如PC817）和一个“精密稳压源”（如TL431、TL432）来实时检测输出电压，并反馈给初级PWM芯片（如UC3842、UC3845）来调整开关管的导通时间,从而稳定输出电压。
- 光耦损坏：光耦内部发光二极管或光敏三极管老化或击穿，导致反馈信号异常，PWM芯片误判,输出电压升高。
- 精密稳压源损坏：最常用的是TL431，如果其内部基准电压源损坏或性能不良，会导致反馈电压错误,使输出电压失控升高。
- 采样电阻变值或开路：在输出端，有几个高精度的电阻（通常是贴片电阻）串联分压，作为反馈电压的采样点，如果其中某个电阻因过流、发热而阻值变大或开路，会导致采样到的电压偏低，PWM芯片会认为输出电压不足，从而增加占空比,使输出电压飙升。
PWM控制芯片问题
- PWM芯片损坏：如UC3842/3/4/5，其内部电压误差放大器或振荡器部分损坏，导致输出驱动脉冲的占空比不受控制，一直处于最大状态,使变压器输出高压。
辅助电源问题
PWM芯片自身需要工作电压（12V至+20V），这个电压由一个独立的辅助电源提供，如果辅助电源的稳压电路（如一个小的线性稳压器7812）损坏，导致供给PWM芯片的电压过高，也可能使其工作异常,输出错误的驱动脉冲。
（图片来源网络，侵删）
其他关联元件
- 稳压二极管击穿：在输出端或反馈电路中，可能会有一个稳压二极管（如18V、20V）用于钳位或保护，如果它被击穿,会导致电压被拉高。
- 滤波电容失效：虽然滤波电容失效通常会导致电压纹波变大或电压偏低，但在某些特定情况下,其性能的微妙变化也可能影响反馈回路的稳定性。
维修步骤（适合有经验的维修人员）
第一步：安全准备与初步检查
- 断电：拔掉充电器电源插头。
- 放电：打开充电器外壳，找到输入端的大电解电容（通常是两个400V以上，几十微法的），用带绝缘手柄的螺丝刀，小心地将其两个引脚短路，进行放电,防止维修时触电。
- 目视检查：仔细观察电路板，寻找有无明显烧黑、炸裂、元件鼓包的痕迹，特别是电容、电阻、光耦、TL431等关键元件。
- 测量输出电压：在不接电的情况下，用万用表电阻档测量输出端（通常是正负极）有无短路，然后接通市电，在输出端接一个假负载（例如一个汽车灯泡，12V/35W），再测量输出电压。严禁在空载下测量开关电源的电压！ 空载电压会异常高，且可能损坏充电器，接上负载后，如果电压仍然显著高于标称值（如标称59V，实测70V以上）,则确认故障。
第二步：定位故障区域
- 测量辅助电源电压：找到给PWM芯片（如UC3842）供电的VCC引脚，测量其电压是否正常（通常为12V-18V），如果过高或过低,先排查辅助电源电路。
- 检查PWM芯片工作状态：
- 测量PWM芯片的供电脚（VCC）电压是否正常。
- 测量其输出脚（Output），应有规律跳变的脉冲波形（频率约几十kHz），如果电压一直为高电平或低电平,说明芯片未工作或已损坏。
- 测量其电压反馈脚（Feedback / VFB），电压会根据输出电压变化，如果此脚电压异常,问题就在反馈环路。
第三步：重点排查反馈环路
这是电压高故障的“重灾区”。
- 检查采样电阻：找到输出端串联的几个高精度贴片电阻（通常用“000”或“0000”表示0Ω，或用103、104等表示阻值），用万用表精确测量它们的阻值是否与标称值一致。特别注意是否有开路或阻值明显增大的情况,这是最常见的故障点之一。
- 检查TL431：
- 测量TL431的参考端（Ref）和阴极之间的电压，应为稳定的2.5V，如果不是,TL431可能已损坏。
- 测量TL431的阴极和阳极之间的电压，在正常工作时，阴极电压会随输出电压变化，如果输出电压过高，而阴极电压也异常高,说明光耦没有正常工作。
- 检查光耦（PC817等）：
- 用万用表二极管档测量光耦的输入端（1、2脚），应有一个正向压降（约1V左右）。
- 测量光耦的输出端（3、4脚），c-e极间应有一定阻值，且不受光影响时阻值较大，可以用一个手电筒照射光耦的透光面，同时测量3、4脚的电阻，应看到阻值明显变小，如果无反应,光耦已损坏。
第四步：更换与测试
- 更换故障元件：根据排查结果，更换损坏的元件。最常见需要更换的是光耦、TL431和采样电阻，建议成对更换光耦和TL431,因为它们往往是连带损坏的。
- 上电测试：更换元件后，再次接上假负载，然后通电测量输出电压，缓慢调整（如果电路有可调电位器）或直接观察电压是否稳定在标称值。
- 空载测试：在确认带载电压正常后，可以断开假负载，进行短暂的空载电压测试，正常空载电压会比带载电压略高一些（例如标称59V的充电器，空载可能在63-65V）,但不应过高。
- 装回测试：将充电器装回电动车，连接电池，进行完整的充电测试，观察充电过程是否正常,电池温度是否正常。
总结与建议
- 维修有风险，动手需谨慎，对于大多数用户来说，最省心、最安全的选择是直接更换一个原装或质量可靠的品牌充电器。
- 如果决定维修，反馈环路（光耦、TL431、采样电阻）是首要怀疑对象，超过80%的电压高故障都出在这里。
- 安全永远是第一位，不熟悉电路和高压电,千万不要强行维修。
希望这份详细的指南能帮助到您！
