HART（Highway Addressable Remote Transducer）通讯协议技术是一种广泛应用于工业过程自动化领域的数字通讯协议，它通过在现有4-20mA模拟信号基础上叠加频率信号，实现了模拟与数字信号的共存，为工业设备的智能化管理和远程监控提供了高效解决方案，该技术由Rosemount公司于1985年开发，后成为开放标准，目前由HART通信基金会维护,已成为全球工业自动化领域最重要的通讯协议之一。

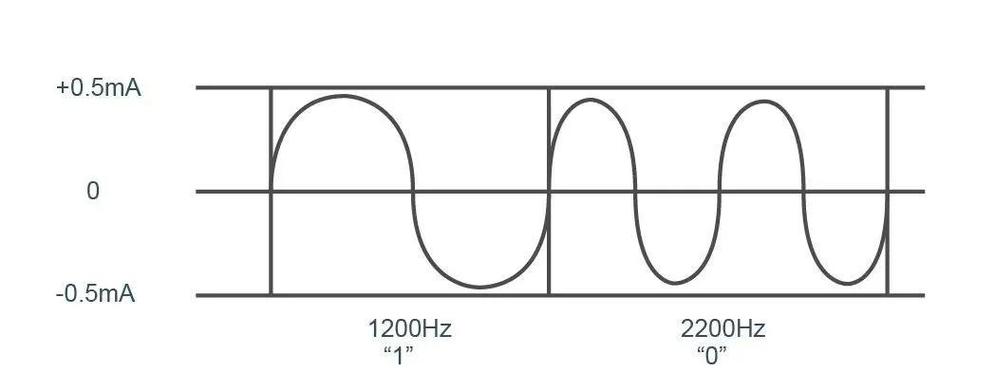

HART协议的物理层采用基于Bell 202标准的频移键控（FSK）技术，通过在4-20mA模拟信号上叠加2200Hz和1200Hz两种频率的数字信号，分别代表逻辑"1"和逻辑"0"，这种设计允许模拟信号和数字信号在同一对传输线上同时传输，实现了对传统4-20mA系统的平滑升级，无需额外布线，其传输速率为1200bps，传输距离可达3000米，符合本质安全防爆要求,适用于危险工业环境。
从通信模型来看，HART协议遵循OSI参考模型的物理层、数据链路层和应用层三层结构，物理层已通过FSK技术实现；数据链路层负责帧的组装、拆解、错误校验和设备寻址，采用主从式通信结构，通常一个主设备（如控制系统或手持终端）可同时与多个从设备（如变送器、执行器）通信，每个从设备拥有唯一的唯一标识码（UID），范围从0-15，其中0为全局广播地址，1-15为点对点地址；应用层则定义了设备描述、命令集、设备配置等功能,支持统一的设备操作规范。
HART协议的通信帧格式包含前导码、起始 delimiter、地址字段、字节数、命令、数据、奇偶校验和结束符等部分，前导码为5个字节的全"1"序列，用于接收方同步；地址字段区分主从设备；命令字段执行具体操作，如读取变量、写参数等，数据字段长度可变，根据命令类型决定；奇偶校验位确保数据传输可靠性,这种结构化的帧设计保证了数据传输的完整性和准确性。
HART协议支持两种通信模式：点对点模式和多点模式，点对点模式下，主设备与单个从设备通信，4-20mA信号仍用于过程变量传输，数字信号用于设备配置和诊断；多点模式下，多个从设备共享一条传输线，通过时分复用技术分时占用4-20mA通道，适用于多参数测量系统，HART协议还支持突发模式（Burst Mode），允许从设备连续发送数据,提高数据更新频率。
在设备兼容性方面，HART协议采用设备描述（DD）技术，确保不同厂商设备之间的互操作性，设备描述文件以DDL（Device Description Language）编写，定义了设备的所有变量、命令和参数，主设备通过读取DD文件即可识别设备功能，无需专用驱动程序，HART基金会已发布数千种设备的DD文件，覆盖压力、温度、流量、液位等各类仪表。
HART协议的命令系统分为三类：通用命令、通用实践命令和设备专用命令，通用命令是所有HART设备必须支持的命令，如读取设备信息、变量查询等；通用实践命令是大多数设备支持的命令，如写参数、量程设置等；设备专用命令则是针对特定设备的功能命令，由设备制造商定义，这种分层命令结构既保证了基本功能的兼容性,又提供了设备扩展的灵活性。

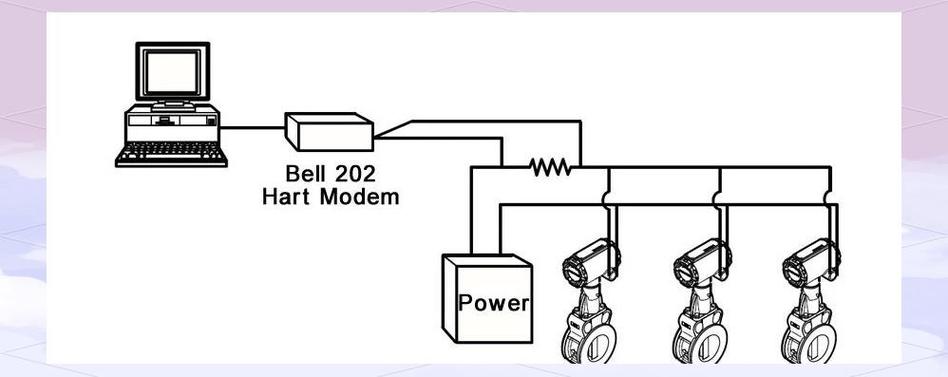

HART协议的网络拓扑结构灵活多样，支持点对点、多点、星型、树型等多种连接方式，在点对点应用中，变送器直接连接到控制系统；在多点应用中，多个变送器通过共享电阻并联到同一对传输线上；在复杂系统中，可通过HART调制解调器、网关或HART主机设备构建更复杂的网络结构,这种灵活性使其适用于从小型系统到大型DCS的各种自动化场景。

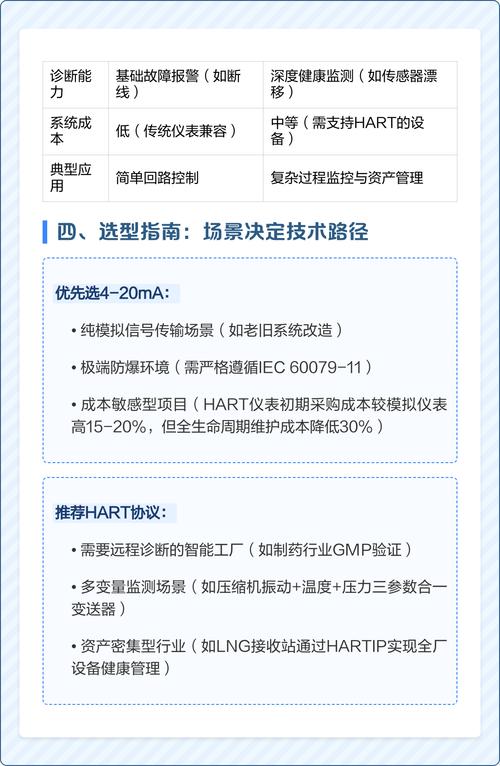

HART协议的应用优势主要体现在以下几个方面：它实现了模拟信号向数字信号的平滑过渡，用户无需更换现有电缆和仪表即可升级系统；它支持双向通信，允许远程配置和诊断，减少了现场维护成本；它本质安全的设计使其适用于危险环境；其开放性和标准化确保了多厂商设备的互操作性,降低了系统集成难度。
HART协议也存在一些局限性，其传输速率较低（1200bps），无法满足高速数据采集需求；通信延迟相对较高，不适合快速控制回路；在多点模式下，数据更新频率受限；在长距离传输或强电磁干扰环境中，可能需要额外中继设备或信号调理器，这些局限使得HART协议在高速、实时性要求高的应用中逐渐被更先进的现场总线技术替代。
尽管如此，HART协议凭借其广泛的设备基础、简单的实施成本和良好的兼容性，仍在全球工业自动化市场占据重要地位，据HART通信基金会统计，全球安装的HART设备已超过4000万台，广泛应用于石油、化工、电力、水处理等行业，在工业4.0和工业物联网（IIoT）背景下，HART协议通过无线HART（WirelessHART）技术的扩展,进一步适应了无线通信和智能工厂的发展需求。
无线HART是HART协议的无线扩展版本，基于IEEE 802.15.4标准，工作在2.4GHz ISM频段，采用网状网络拓扑，支持自组织、自 healing 路由，实现了HART设备的无线通信，它保留了HART协议的所有命令、设备和配置功能，同时通过时间同步、信道跳频和AES-128加密等技术确保通信的可靠性和安全性，无线HART特别适用于难以布线的场合，如旋转设备、远程罐区等场景。
HART协议将继续向更高集成度、更智能化方向发展，随着OPC UA over TSN等技术的引入，HART协议有望与更高层的工业网络无缝集成；边缘计算技术的应用将使HART设备具备本地数据处理能力；人工智能算法的嵌入将进一步提升设备的预测性维护能力,这些发展将使HART协议在工业数字化转型的进程中继续发挥重要作用。
HART协议技术以其独特的混合信号传输方式、灵活的网络结构和开放的标准体系，成为工业自动化领域不可或缺的通讯技术，它不仅延长了传统4-20mA系统的使用寿命，也为工业设备的智能化升级提供了经济高效的解决方案，在未来相当长的时间内，HART协议仍将在工业过程控制领域保持其重要地位，并与新兴技术协同发展,推动工业自动化水平的持续提升。
相关问答FAQs：
-
问：HART协议与传统的4-20mA模拟信号相比有哪些优势？
答：HART协议在保留4-20mA模拟信号的基础上叠加了数字通信能力，实现了模拟与数字信号的共存，其主要优势包括：支持双向通信，允许远程配置和诊断；提供设备状态和诊断信息，便于维护；无需额外布线即可升级系统；支持多参数测量和多点连接；本质安全设计适用于危险环境，这些优势使HART协议比传统纯模拟信号系统更灵活、更智能,同时保持了与现有基础设施的兼容性。 -
问：在实施HART协议时，需要注意哪些常见问题？
答：实施HART协议时需注意以下问题：确保电缆参数符合要求（通常为18-14AWG双绞屏蔽电缆），避免过长距离或过大电容影响信号质量；正确设置终端电阻（通常在250-1000Ω），防止信号反射；注意电源电压和负载能力，确保满足HART设备的最小电压要求（通常大于10.5V）；避免将HART设备与强电设备共用同一电缆槽，减少电磁干扰；在多点模式下，合理规划设备地址和通信时序，避免冲突,定期检查和维护HART网络设备也是保证系统稳定运行的关键。
